Ленточные сбрасыватели играют решающую роль в автоматизированной перегрузке сыпучих материалов. Их можно встретить разносящими материалы на горнодобывающих предприятиях, в сельскохозяйственных элеваторах и на крупных электростанциях. Однако неточная разгрузка из этих мобильных вагонов приводит к серьезным узким местам на выходе. Разливы материалов и столкновения конструкций быстро снижают производительность предприятия.
Традиционные методы отслеживания часто не справляются с этими суровыми реалиями. Механические концевые выключатели и стандартные двоичные абсолютные энкодеры разрушаются под воздействием сильной вибрации, электрического шума и высокой запыленности конвейера. Использование устаревших датчиков приводит к неприемлемым эксплуатационным рискам. Вам нужен более разумный и надежный способ отслеживания местоположения вдоль рамы конвейера.
Модернизация вашей инфраструктуры до серой системы позиционирования шины решает эту проблему. Он обеспечивает непрерывное, безошибочное абсолютное позиционирование. Фундаментально изменив способ считывания переходов данных датчиков, вы значительно снижаете количество ложных ошибок. Из этой статьи вы узнаете, как работает эта технология, почему она превосходит традиционные методы и как значительно повышает рентабельность инвестиций в автоматизацию.
Система позиционирования серой шины предотвращает катастрофические скачки чтения, вызванные механической вибрацией, ограничивая изменение данных одним битом за переход.
По сравнению с камерами или стандартными двоичными системами, технология кода Грея очень устойчива к метастабильным состояниям и электрическим перекрестным помехам, обычным в тяжелых промышленных условиях.
Оснащение ленточного захвата системой позиционирования кода Грея снижает затраты на многожильные кабели за счет стандартизированных последовательных интерфейсов, обеспечивая при этом непрерывное и точное распределение сыпучего материала.
Переход требует тщательной интеграции ПЛК и физического выравнивания путей, но обеспечивает значительно более низкую совокупную стоимость владения (TCO) за счет устранения механического износа и простоев из-за ложных остановок.
Стандартные датчики позиционирования часто выходят из строя незаметно, прежде чем они выходят из строя механически. Чтобы понять, почему автоматизированное тяжелое оборудование часто останавливается без видимой причины, мы должны изучить, как датчики обрабатывают данные о движении.
Стандартные двоичные энкодеры сталкиваются с серьезными физическими ограничениями в промышленных приложениях. Они выводят данные о местоположении, используя естественный двоичный код. Когда каретка перемещается от одного этапа измерения к другому, часто приходится одновременно изменять несколько битов данных. Рассмотрим конкретный инженерный пример. Для перемещения из позиции 15 (двоичное число 01111) в положение 16 (двоичное число 10 000) требуется, чтобы пять отдельных битов перевернулись в одну и ту же микросекунду. В чистой лаборатории это работает идеально. На тяжелом конвейере это грозит катастрофой.
Механические допуски редко бывают идеальными. Сильная вибрация сбрасывателя движущегося ремня приводит к несинхронизации показаний долот. Контакты датчика или оптические считыватели не пересекают порог перехода одновременно. Если ваш программируемый логический контроллер (ПЛК) измеряет датчик точно на этом фронте перехода, он попадает в метастабильное состояние. Некоторые фрагменты могут читаться как новые, а некоторые — как старые. Вместо чтения позиции 16 ПЛК может увидеть 11111 (позиция 31) или 00000 (позиция 0). Это приводит к массивному мгновенному скачку ложного местоположения.
Эти ложные показания напрямую приводят к реальным сбоям в работе. Когда ПЛК регистрирует карету, подпрыгнувшую на пятнадцать метров за долю секунды, немедленно срабатывают протоколы безопасности. Это вызывает автоматическую аварийную остановку. Резкое торможение приводит к чрезмерному механическому износу колес каретки, приводных двигателей и самой конвейерной ленты. Более того, если система не вызывает остановку, она может сбрасывать сыпучий материал в неправильные зоны бункера. Это приводит к опасным разливам и требует дорогостоящей ручной очистки.
Решение проблемы асинхронного чтения данных требует иного математического подхода к отслеживанию движения. Именно здесь передовые платформы кодирования доказывают свою ценность в заводских условиях.
Структура кода Грея работает как код «единичного расстояния». Это определяет систему, в которой только один бит меняет состояние между любыми двумя последовательными шагами. В отличие от естественного двоичного кода, переход к следующему целому числу никогда не требует нескольких одновременных электрических переходов.
Десятичная позиция | Естественный двоичный код | Код Грея | Биты изменены (по сравнению с предыдущими) |
|---|---|---|---|
3 | 0011 | 0010 | - |
4 | 0100 | 0110 | 3 бита (двоичные) против 1 бита (серого) |
7 | 0111 | 0100 | - |
8 | 1000 | 1100 | 4 бита (двоичные) против 1 бита (серого) |
Этот однобитовый переход действует как физический механизм исправления ошибок. Поскольку одновременно меняется только одно значение, позиционная неоднозначность строго ограничена. Максимальная потенциальная ошибка составляет ровно ±1 младший значащий бит (LSB). Даже во время сильной вибрации машины или микродвижений на низкой скорости система не может выдать совершенно неправильное положение. Если ПЛК производит выборку данных точно на разделительной линии между позициями 7 и 8, он будет считывать либо 7, либо 8. Он никогда не будет считывать невозможно удаленное число. Это полностью исключает «призрачные» прыжки.

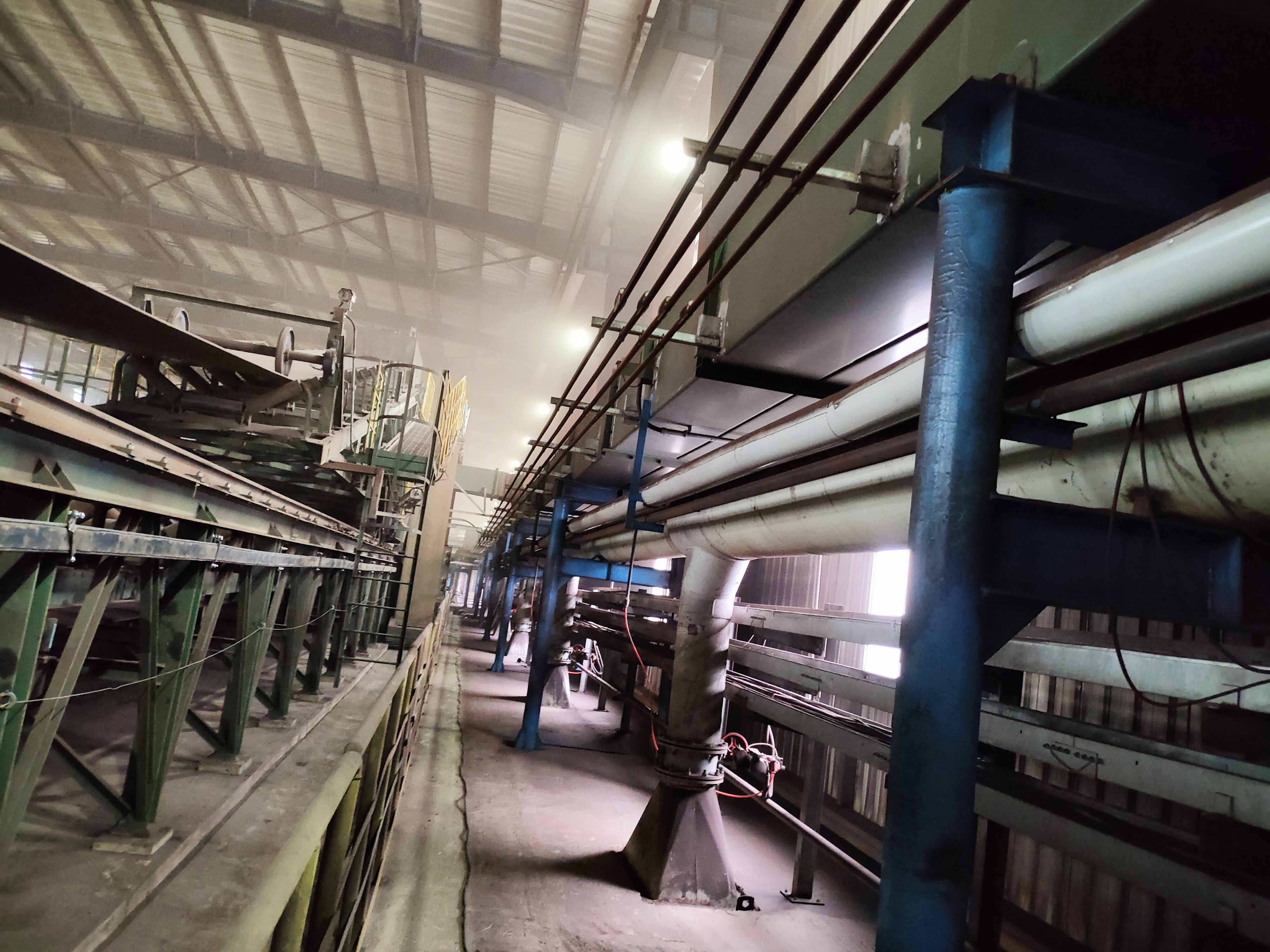

Промышленные конвейерные пути проходят рядом с массивными высоковольтными электроприводами. Эти приводы генерируют интенсивные электромагнитные помехи (EMI). Ограничение битовых переходов естественным образом снижает электрические перекрестные помехи и логические сбои в линии датчика. Меньшее количество изменений электрического состояния означает более тихий и стабильный профиль сигнала. Такое подавление шума является решающим фактором при использовании ременного сбрасывателя с системой позиционирования кода Грея на объектах, где требуется большое энергопотребление.
Инженеры предприятий часто сталкиваются с переполненным рынком технологий позиционирования. Понимание того, как различные датчики реагируют на реалии тяжелой промышленности, жизненно важно для успешной автоматизации.
Системы камер с видеонаведением предлагают впечатляющие возможности 2D и 3D отслеживания. Они преуспевают в экологически чистых производственных условиях. Однако они быстро выходят из строя при транспортировке сыпучих материалов. В условиях высокой запыленности и плохой видимости, типичных для шахтных туннелей или зернохранилищ, легко затеняются объективы камер и оптические цели. Серые автобусные системы, особенно те, в которых используются индуктивные бесконтактные рельсы, полностью игнорируют переносимую по воздуху пыль, дым и влагу.

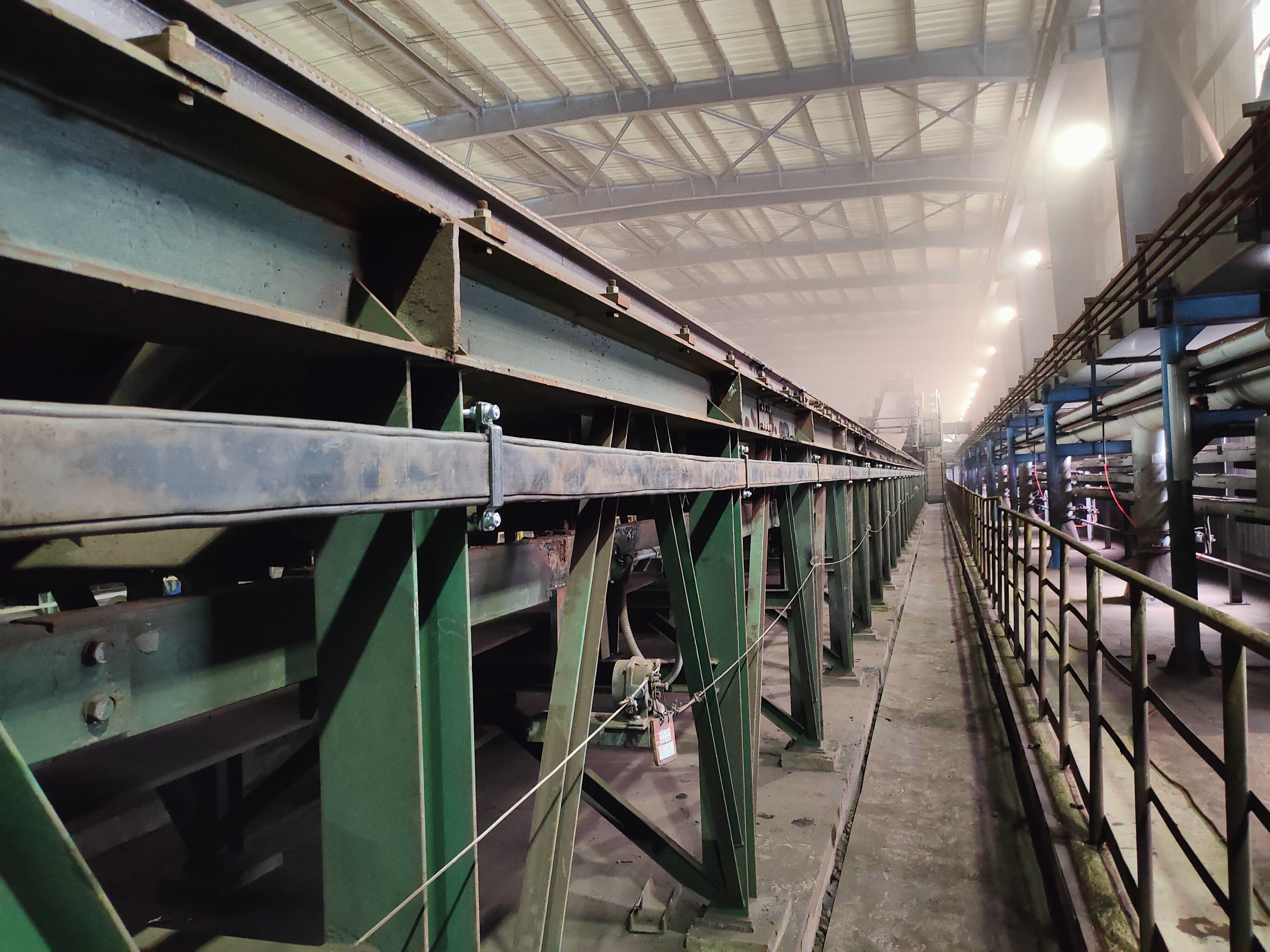

Концевые и позиционные выключатели представляют собой старейшую технологию отслеживания. Они полагаются на тяжелый физический контакт, чтобы вызвать сигнал. К сожалению, они предлагают только дискретную обратную связь на определенный момент времени. Они сообщают вам, когда карета входит или выходит из определенной зоны, но не обеспечивают нулевую видимость пространства между зонами. В системе позиционирования автобусов Grey используются оптические или индуктивные рельсы с прорезями для обеспечения непрерывного и абсолютного отслеживания по всему пролету конвейера. Вы всегда точно знаете, где находится вагон.
Хотя стандартные абсолютные энкодеры обеспечивают непрерывное отслеживание, они по-прежнему страдают от недостатка надежности данных, упомянутого ранее. Некоторые системные интеграторы пытаются исправить ошибки двоичного чтения, используя сложную программную фильтрацию. Это увеличивает задержку вычислений в ПЛК. Технология кода Грея обеспечивает внутреннюю физическую защиту. Он исправляет ошибку на физическом аппаратном уровне еще до того, как данные достигнут логического контроллера.
Тип технологии | Устойчивость к вибрации | Иммунитет к пыли и мусору | Тип позиционирования | Необходимость технического обслуживания |
|---|---|---|---|---|
Механические переключатели | Низкий | Середина | Дискретный (зональный) | Высокий (износ) |
Системы видения/камеры | Середина | Очень низкий | Непрерывное 2D/3D | Высокий (Очистка) |
Стандартные двоичные кодеры | Низкий (склонен к прыжкам) | Высокий (если запечатан) | Непрерывный Абсолют | Середина |
Позиционирование серого автобуса | Очень высокий | Очень высокий | Непрерывный Абсолют | Очень низкий |
Переход от устаревших датчиков к усовершенствованному абсолютному позиционированию требует капиталовложений. Однако экономическое обоснование становится ясным, когда вы оцениваете общую стоимость владения (TCO) на протяжении всего жизненного цикла конвейера.
Устаревшие энкодеры с параллельным выходом требуют отдельного провода для каждого бита данных. Для датчика с разрешением 13 бит требуется дорогой и толстый 14-жильный кабель. На протяжении 300-метрового конвейера этот кабель становится невероятно тяжелым, дорогостоящим и склонным к внутреннему обрыву проводов. Серые автобусные системы меняют эту парадигму. Они используют стандартизированные последовательные интерфейсы, такие как синхронный последовательный интерфейс (SSI), BiSS или современные промышленные полевые шины. Это сводит подключение к простому 4-проводному кабелю или кабелю Ethernet. Вы значительно сокращаете затраты на прокладку кабелей и трудозатраты на монтаж.
Время простоя оборудования, возможно, является самой большой скрытой статьей затрат при транспортировке материалов. Каждый раз, когда конвейер вызывает ложную остановку системы, операторы должны выполнить протоколы ручного сброса. Производство останавливается. Дробилки и погрузчики, расположенные выше по потоку, должны простаивать. Устраняя «фантомные» ошибки позиционирования, вызывающие эти остановки, заводы ежегодно восстанавливают сотни часов потерянного производственного времени. Окупаемость инвестиций часто оправдывает затраты на обновление в течение первых двух финансовых кварталов.
Непрерывное, безошибочное позиционирование позволяет создавать высокооптимизированные профили движения. ПЛК может дать команду спусковой тележке плавно ускориться и плавно замедлиться перед достижением зоны разгрузки. Высокоточное бесконтактное позиционирование предотвращает физические микростолкновения. Это полностью исключает резкое экстренное торможение. Это значительно продлевает срок службы колес сбрасывающей тележки, приводных шестерен и инфраструктуры первичного ленточного конвейера.
Несмотря на надежную природу передачи данных, успешное развертывание требует строгого соблюдения передовых инженерных практик. Помните об этих распространенных проблемах при развертывании.

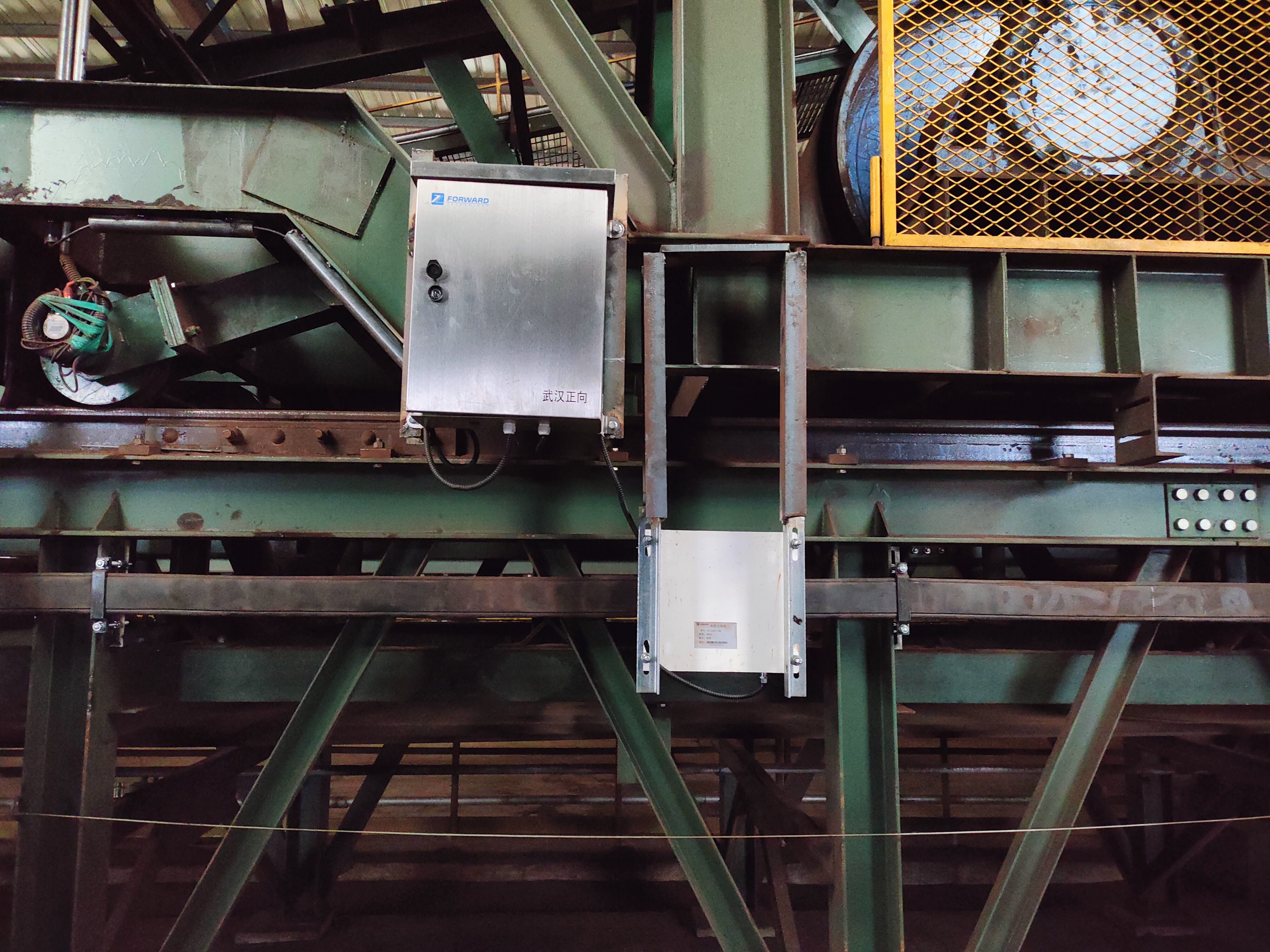

Установка физических дорожек считывания или индуктивных шин представляет собой особую механическую проблему. Рамы конвейеров для тяжелых условий эксплуатации часто деформируются, провисают или смещаются из-за значительных изменений нагрузки. Хотя логика данных датчика безупречна, физический зазор между головкой датчика и гусеницей должен оставаться в пределах эксплуатационных допусков. Для достижения точного первоначального механического выравнивания на искривленном 200-метровом пролете требуются специальные монтажные кронштейны и опытные специалисты по установке.
Конфигурация программного обеспечения застает многих интеграторов врасплох. Код Грея не ведет себя как стандартная двоичная арифметика. Распространенная ошибка возникает, когда инженеры извлекают только частичные младшие биты последовательности для экономии места в памяти. Это известно как «Избыточный код Грея». Когда значение превышает максимальный предел извлеченных битов, последовательность переворачивается, а не аккуратно переполняется обратно в ноль. Логика вашего ПЛК должна заранее учитывать это математическое отражение, чтобы избежать ошибок обратного отслеживания.
Вы должны указать правильный форм-фактор датчика в зависимости от обрабатываемых материалов. Сельскохозяйственные предприятия, транспортирующие горючую зерновую пыль, должны выбирать полностью герметизированные индуктивные датчики Grey bus, соответствующие стандартам взрывозащиты (ATEX). И наоборот, предприятия, работающие с влажной металлической рудой, могут полагаться на специализированные закрытые оптические варианты. Всегда сопоставляйте степень защиты (IP) с химическими и физическими особенностями вашего конкретного предприятия.
Переход от реактивного обслуживания к полностью автономной установке требует структурированного подхода. Инженерные команды должны выполнить следующие конкретные шаги, чтобы начать переход.
Аудит существующей инфраструктуры. Проведите базовый анализ вашей текущей системы срабатывания. Задокументируйте частоту ложных остановок, объем утечки материала и годовой бюджет, потраченный на замену механических изношенных деталей за последние два года.
Укажите протоколы связи. Определите существующую архитектуру промышленной сети. Прежде чем выбирать поставщика датчиков, определите, работает ли магистральная сеть вашего предприятия на CANopen, Profibus, PROFINET или EtherNet/IP. Совместимость с собственным протоколом сводит к минимуму проблемы с интеграцией.
Пилотное тестирование: Не проводите капитальный ремонт всего объекта сразу. Внедрите однопутную настройку кода Грея (STGC) на участке конвейера с наибольшим количеством отказов. Используйте это доказательство концепции для проверки программирования ПЛК и устойчивости механического монтажа, прежде чем переходить к развертыванию на всем предприятии.
Для надежной автоматизированной обработки сыпучих материалов абсолютно необходимы данные позиционирования, которые не ухудшаются под воздействием сильной вибрации, воздушной пыли или агрессивных электрических помех.
Система позиционирования серой шины математически ограничивает ошибки считывания до одного минимального шага, предотвращая катастрофические скачки местоположения, которые наносят вред стандартным двоичным установкам.
Переход на последовательную связь значительно снижает затраты на кабельную инфраструктуру на длинных участках конвейера.
Считайте это обновление основополагающим требованием. Это необходимый мост для перехода вашего предприятия от полуавтоматической, контролируемой человеком разгрузки к полностью автономной и высокоэффективной маршрутизации материалов.
Примите меры, проконсультировавшись с опытным системным интегратором. Составьте план прокладки кабелей, подтвердите совместимость протокола ПЛК и разработайте пилотное испытание для наиболее проблемной линии отключения ремня.
A: Инкрементные энкодеры измеряют движение, считая импульсы от начальной точки. Они полностью теряют свое положение при отключении питания и требуют трудоемкой процедуры физического возврата в исходное положение после перезапуска. Системы серых шин обеспечивают абсолютное позиционирование сразу после запуска. Они безопасно возобновляют автономную работу без необходимости ручной повторной калибровки.
А: Да. Используя усовершенствованные протоколы последовательной передачи данных (такие как SSI, BiSS или промышленный Ethernet), а не устаревшие параллельные выходы, системы с кодом Грея могут надежно передавать точные данные о местоположении на сотни метров. Это сводит к минимуму деградацию кабеля и устраняет падение напряжения сигнала.
О: Редко. Большинство современных промышленных ПЛК изначально поддерживают встроенные блоки преобразования кода Грея в двоичный код. Если вы используете более старое оборудование, математическое преобразование обычно выполняется непосредственно встроенным модулем связи датчика. Он доставляет стандартные, готовые к чтению целочисленные данные в существующую сеть ПЛК.
