В полностью или полуавтоматических контейнерных терминалах позиционирование тележки причального крана «судно-берег» (STS) является критически важным узким местом. Неточность на уровне миллиметра или неожиданная потеря сигнала напрямую влияют на количество перемещений в час и общую безопасность объекта. Морская среда ежедневно агрессивно ухудшает работу чувствительных датчиков. Постоянная высокая соленость, сильный прибрежный туман, проливные дожди и постоянная вибрация конструкций приводят к тому, что традиционные оптические и радиолокационные системы регулярно выходят из строя. Оценка надежной системы определения положения погрузочно-разгрузочных машин для судов требует выхода за рамки теоретической лабораторной точности и перехода к практической, реальной надежности. В этом руководстве объясняется, почему система позиционирования Grey Bus быстро стала отраслевым стандартом для абсолютного и бесперебойного позиционирования троллейбуса. Вы узнаете об узких местах в работе, основных технологических принципах, технических оценках устаревших датчиков и критических стратегиях внедрения, которые обеспечат будущую эксплуатацию ваших терминалов.
Абсолютная надежность: технология серой шины обеспечивает непрерывное, абсолютное позиционирование, невосприимчивое к оптическим препятствиям (туман, сильный дождь, пыль) и структурным вибрациям.
Устойчивость к суровым условиям окружающей среды: Разработан специально для условий морских терминалов с высоким содержанием соли и высокой влажностью, где традиционные лазерные или радарные датчики портятся или дают ложные показания.
Предсказуемая совокупная стоимость владения: сокращает незапланированные простои крана и текущие затраты на техническое обслуживание, связанные с очисткой оптических датчиков или износом механического энкодера.
Бесшовная интеграция: передает данные о местоположении в режиме реального времени непосредственно в ПЛК крана и WCS терминала, поддерживая усовершенствованные алгоритмы предотвращения раскачивания и автоматического обнаружения целей.
Краны STS обеспечивают основную пропускную способность любого современного порта. Каждое движение тележки диктует ритм вашей более широкой логистической цепочки. Неправильное позиционирование тележки приводит непосредственно к серьезному смещению разбрасывателя. Такое несоосность создает непосредственный риск столкновения между разбрасывателем и штабелем контейнеров. Это также резко останавливает циклы погрузки и разгрузки вашего корабля. Операторы просто не могут позволить себе такие «слепые зоны». Вы теряете тысячи долларов в час из-за неожиданных автоматических микроостановок. Устранение этого узкого места остается главным приоритетом для групп инженеров терминалов во всем мире.
Традиционные датчики постоянно терпят неудачу в агрессивном морском климате. Оптические и лазерные системы полностью полагаются на прямую видимость. Они регулярно выходят из строя во время сильного тумана или проливного прибрежного дождя. Капли воды непредсказуемо рассеивают лазерный луч. Морская соль и промышленная пыль также быстро покрывают стеклянные линзы. Постоянное загрязнение требует частой ручной очистки обслуживающими бригадами. Радарные датчики пытаются решить эту проблему видимости. Однако они борются по-своему. Они часто генерируют ложное эхо. Многолучевые помехи отражают радиолокационные волны от металлических конструкций кранов, сбивая с толку приемник. Механические энкодеры представляют собой еще один ошибочный устаревший подход. Они страдают от постоянного механического проскальзывания и физического износа колес. Вам придется часто перекалибровывать их, чтобы исправить неизбежный дрейф относительного позиционирования.
Чтобы навсегда решить эти проблемы, операторам нужны принципиально более совершенные инструменты. Жизнеспособная система отслеживания должна отвечать конкретным базовым требованиям. Мы определяем конечные критерии успеха с помощью трех не подлежащих обсуждению операционных стандартов:
Обеспечьте истинное абсолютное позиционирование, чтобы предотвратить бесполезную трату времени на выполнение задания после включения и выключения питания.
Отсутствие механического износа позволяет исключить рутинную замену компонентов и повторную калибровку вручную.
Продемонстрируйте нулевую чувствительность к затемнениям окружающей среды из-за суровых погодных условий или промышленного мусора.

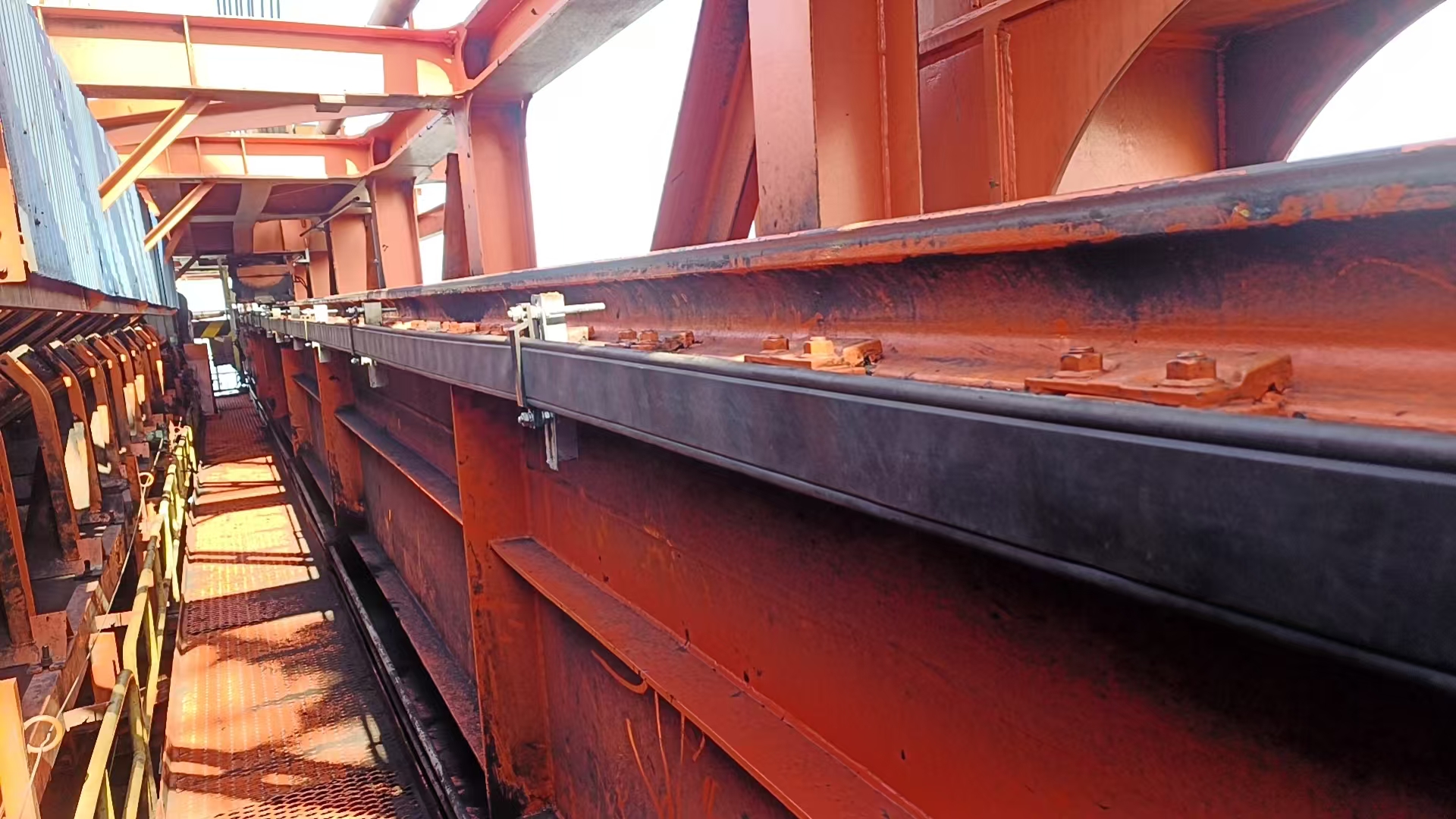

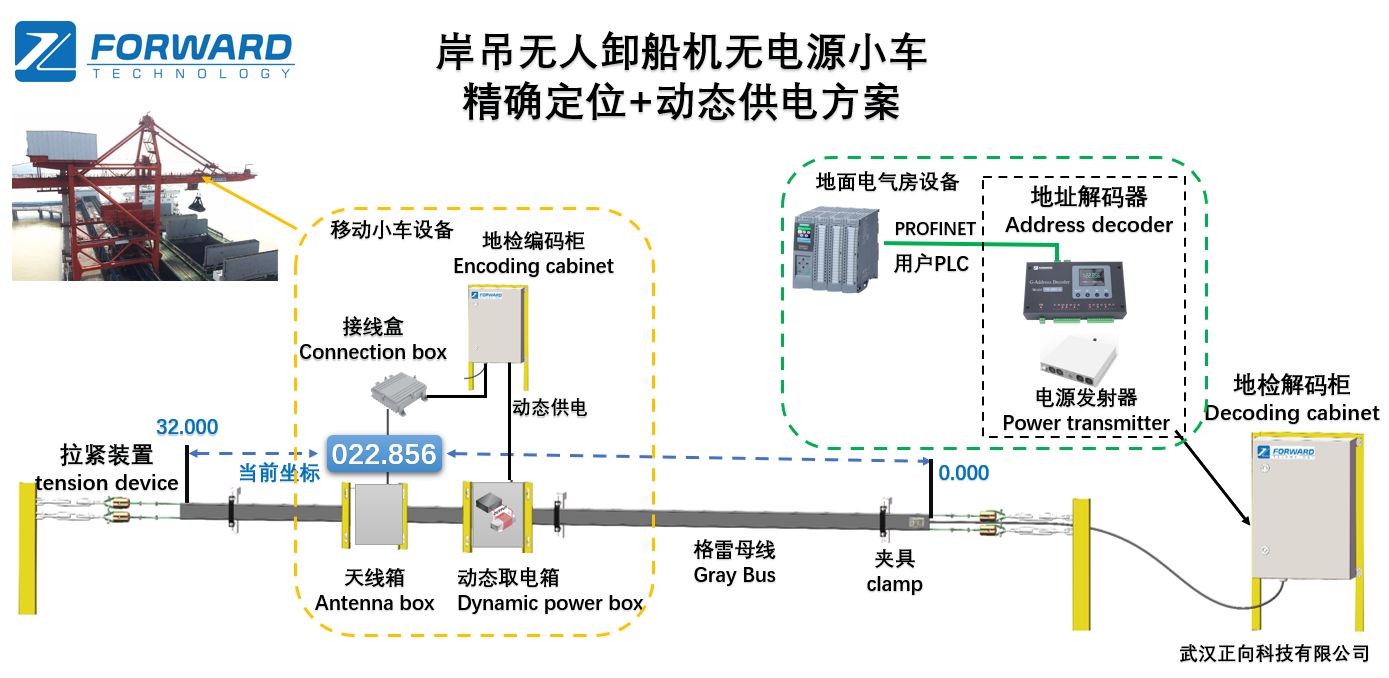

Принцип индуктивного сшитого кабеля полностью меняет парадигму отслеживания. Мы обычно называем это технологией Grey Bus. Он полностью полагается на электромагнитную индукцию, а не на хрупкую оптическую линию прямой видимости. Такая конструкция обеспечивает абсолютное определение положения на всем пути движения тележки. В конструкции используется стационарный сшитый кабель, проходящий вдоль балки. Подвижная антенна крепится непосредственно к тележке. По мере движения тележки антенна считывает уникальный магнитный след кабеля. Точки пересечения кабеля создают отчетливые фазовые сдвиги. Система интерпретирует эти сдвиги, чтобы вычислить точную, непоколебимую координату местоположения.
Операторы терминалов используют его специально для обеспечения непрерывного отслеживания. Он прекрасно работает как высоконадежная система определения положения погрузочно-разгрузочной машины. Технология полностью игнорирует частицы, переносимые по воздуху. Туман, дождь и снег просто не взаимодействуют с электромагнитными полями. Эта физическая реальность позволяет вашим кранам STS работать безупречно независимо от местных погодных условий. Система постоянно передает точные координаты контроллеру крана.
Команды инженеров ценят элегантную простоту аппаратной конструкции. Эта технология обеспечивает несколько важных преимуществ по сравнению с устаревшими вариантами. Эти ключевые инженерные особенности напрямую поддерживают бесперебойную высокоскоростную работу терминала:
Бесконтактное измерение полностью исключает физический механический износ.
Удержание абсолютного положения исключает необходимость возврата к «нулевой» контрольной точке после потери питания.
Возможности высокоскоростного отслеживания идеально соответствуют скорости ускорения и максимальной скорости современной крановой тележки STS.
Инженерам терминалов необходимы объективные измерения для оценки закупок. Обычно мы измеряем производительность датчиков по трем важным параметрам «от характеристик к результатам». Во-первых, мы оцениваем устойчивость окружающей среды. Лазеры обладают исключительно низкой устойчивостью в густом тумане. Радар лучше справляется с погодой, но страдает от металлических помех. Индукционная технология обеспечивает уникально высокую устойчивость к воздействию окружающей среды. Он просто игнорирует атмосферные условия. Во-вторых, мы оцениваем точность позиционирования на большом расстоянии. Лазеры часто расходятся или теряют точность при больших пролетах тележек. Энкодеры страдают от физического проскальзывания дорожек. И наоборот, электромагнитная индукция обеспечивает постоянную точность на уровне миллиметра независимо от расстояния перемещения. В-третьих, мы отслеживаем частоту технического обслуживания. Оптические системы требуют постоянной очистки линз. Энкодеры требуют периодической замены колес. Индукционные системы практически не требуют активного обслуживания.
Следующая сравнительная таблица четко суммирует эти аспекты технической оценки:
Оценочный параметр | Технология серого автобуса | Лазерные/оптические системы | Радарные датчики | Механические энкодеры |
|---|---|---|---|---|
Экологическая устойчивость | Высокий (иммунитет к туману/дождю) | Низкий (не работает в тумане/пыли) | Умеренный (проблемы с металлическим шумом) | Высокий (не зависит от погоды) |
Точность позиционирования | Стабильный уровень в миллиметрах | Деградирует в течение длительного времени | Умеренный уровень миллиметра | Склонен к кумулятивному скольжению |
Частота технического обслуживания | Практически нулевое активное обслуживание | Высокий (частая чистка линз) | Низкое активное обслуживание | Высокий (замена износа колес) |
Непрерывность сигнала | Абсолютный, непрерывный | Моментальная слепота распространена | Возможны ложные эхо | Относительный, требует повторной калибровки |
Согласование вашего выбора технологий с отраслевыми стандартами обеспечивает долгосрочную жизнеспособность. Ассоциация производителей портового оборудования (PEMA) публикует подробные рекомендации по зрелости автоматизации терминалов. PEMA подчеркивает постоянную доступность данных как необходимое условие для более высокого уровня автоматизации. Использование уязвимых оптических датчиков искусственно ограничивает вашу операционную зрелость. Это вносит неприемлемую изменчивость в ваши контуры управления. Переход на индуктивное абсолютное позиционирование идеально соответствует передовым практикам PEMA. Он обеспечивает базовую надежность данных, необходимую для полностью автоматизированных и неконтролируемых циклов работы крана.
Реалии капитальных затрат (CAPEX) и операционных расходов (OPEX) часто диктуют решения о окончательных закупках. Первоначальная установка системы позиционирования Grey Bus предполагает прокладку кабеля вдоль крановой балки. Эти первоначальные материальные и трудовые затраты могут превысить стоимость установки простого лазерного устройства. Однако вы должны оценить инвестиции в течение 15-летнего жизненного цикла. Долгосрочная совокупная стоимость владения (TCO) значительно снижается. По сути, вы обмениваете немного более высокие капитальные затраты на значительно более низкие и весьма предсказуемые OPEX. Такая предсказуемость удовлетворяет как инженерный, так и финансовый отделы.
После развертывания вы можете определить несколько отдельных узлов экономии затрат. Во-первых, вы достигаете значительного сокращения времени простоя. Эта технология принципиально исключает микроостановки, вызванные кратковременной слепотой датчиков. Вам больше не придется останавливать работу судна просто для того, чтобы стереть морскую соль со стеклянной линзы. Один час задержки отправления судна обходится в десятки тысяч долларов. Предотвращение всего лишь двух остановок, связанных с погодными условиями, в год часто покрывает всю стоимость системы. Вы немедленно вернете эти потерянные часы.
Во-вторых, вы получаете огромную выгоду от продления срока службы оборудования. Компоненты обычно имеют степень защиты IP68. В системе полностью отсутствуют уязвимые движущиеся части. Он выдерживает сильную вибрацию без внутренней деградации. Во многих портах индукционное оборудование фактически превышает жизненный цикл самого стального крана. Вы устанавливаете его один раз во время капитального ремонта и забываете о нем.
В-третьих, вы получаете значительный прирост операционной эффективности. Надежные абсолютные данные постоянно поступают в ваши программируемые логические контроллеры (ПЛК). Этот поток данных в реальном времени обеспечивает агрессивные, оптимизированные профили ускорения и замедления тележки. Алгоритмы предотвращения раскачивания работают лучше, когда они получают непрерывные обновления положения без дрожания. Более быстрые и плавные движения тележки напрямую увеличивают показатель количества перемещений контейнеров в час. Более высокая пропускная способность напрямую приводит к увеличению доходов терминалов.
Развертывание этих систем требует тщательного планирования с учетом специфики объекта. Вы должны оценивать сценарии модернизации иначе, чем новые сборки. Развертывание на заброшенных объектах предполагает установку кабеля на существующие, старые балки крана STS. Инженеры должны тщательно учитывать ограничения по пространству. Вам также необходимо проверить выравнивание конструкции по всей стреле. Монтажные кронштейны должны учитывать небольшие неровности старых стальных конструкций. Новые проекты предлагают гораздо более простые пути реализации. Вы просто интегрируете техническую спецификацию в свои первоначальные запросы на закупку. OEM-производители кранов затем устанавливают и проверяют кабель во время первоначальной заводской сборки.
Для интеграции с существующей крановой инфраструктурой требуется стандартная промышленная сеть. Вам необходимо подключить считыватель подвижной антенны к центральному ПЛК крана. Контроллеры обычно используют стандартные протоколы, такие как Profibus, PROFINET или Modbus TCP. Этот непрерывный поток данных на уровне миллисекунд поддерживает чувствительные контуры управления защитой от раскачивания. Он также передает данные о положении тележки непосредственно в ваши операционные системы терминала (TOS). TOS использует эти данные для оптимизации диспетчеризации терминальных тягачей.
Физическая установка представляет собой определенные механические проблемы. Правильное исполнение снижает долгосрочные операционные риски. Инженерные группы должны следовать строгим механическим правилам, чтобы обеспечить целостность сигнала.
Рекомендации по развертыванию:
Перед установкой любого оборудования проведите полное структурное обследование крановой балки.
Используйте специальные монтажные кронштейны, разработанные специально для поглощения сильных вибраций крана.
Для предотвращения коррозии заделайте все кабели связи экранированными разъемами морского класса.
Распространенные ошибки, которых следует избегать:
Не удалось обеспечить правильное начальное натяжение шинного кабеля. Незакрепленные кабели сильно провисают на протяжении более 100 метров.
Размещение коммуникационной антенны за пределами рекомендованного расстояния от шинного кабеля.
Игнорирование факторов теплового расширения длинных стальных крановых конструкций при экстремальных летних температурах.
Логика включения в короткий список: Датчики прямой видимости создают неприемлемые эксплуатационные риски для автоматизированных или полуавтоматических контейнерных терминалов. Всегда следует включать систему Grey Bus в шорт-лист, если надежность и абсолютное позиционирование важнее низких первоначальных затрат на компоненты.
Анализируйте исторические данные. Команды инженеров и закупщиков должны немедленно проверить текущие журналы простоев кранов. Точная количественная оценка всех микроостановок, связанных с погодными условиями и датчиками.
Проверка путем тестирования: запросите пилотную модернизацию одного крана STS с высокой степенью использования. Это позволяет вам проверить подход электромагнитной индукции в вашем конкретном местном климате.
Стандартизируйте закупки: обновите технические характеристики вашего терминала, чтобы обязать использовать бесконтактные системы абсолютного позиционирования для всех будущих закупок кранов.
О: Нет. Будучи системой абсолютного позиционирования, она мгновенно распознает точное местоположение тележки в момент восстановления электропитания. Он немедленно считывает уникальный магнитный фазовый сдвиг. Это устраняет необходимость в трудоемких эталонных испытаниях или повторных калибровках вручную.
А: Да. Частота электромагнитного сканирования хорошо совместима с профилями быстрого ускорения. Он легко отслеживает максимальную скорость кранов STS и автоматических кранов-штабелеров (ASC), не теряя при этом пакетов данных.
Ответ: Поскольку он основан на магнитной индукции, а не на оптической прямой видимости, он полностью невосприимчив к неблагоприятным погодным условиям. Сильный дождь, густой морской туман, соленые брызги и резкие колебания температуры не влияют на точность до миллиметра.
Ответ: Стандартные контроллеры обычно поддерживают плавную интеграцию с основными экосистемами ПЛК. Вы можете легко подключить считыватель через PROFINET, EtherCAT, Profibus, Modbus TCP и другие стандартные протоколы промышленного Ethernet, используемые в автоматизации портов.
