Обеспечение максимальной надежности в автоматизации портовых кранов: решение для позиционирования кода Грея

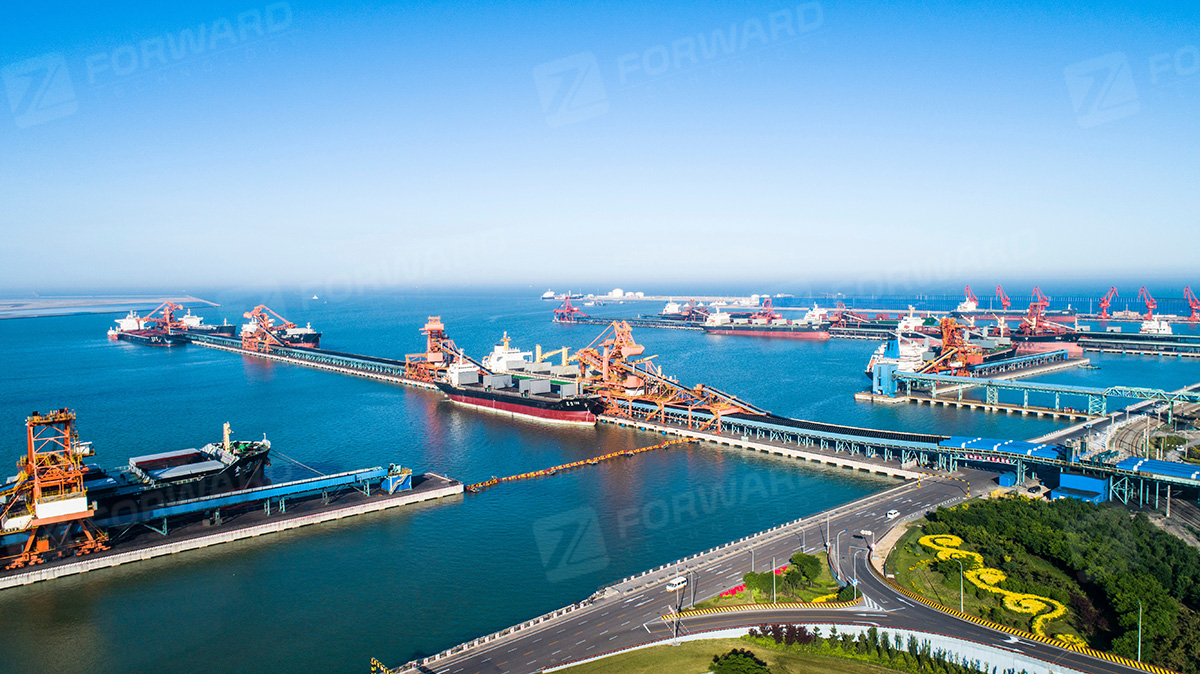

Портовые краны являются основным оборудованием для терминальных погрузочно-разгрузочных операций, и их эволюция тесно связана с мировой торговлей, увеличением размеров судов и ростом контейнеризации.

Краткая история эволюции портовых кранов

I. Ранние этапы (конец 19 века – середина 20 века):

В значительной степени полагался на ручной труд, лебедки, полиспасты и простые стационарные краны. Эффективность была крайне низкой, что приводило к длительным стоянкам судов в портах. Появились первые краны с паровым приводом, а затем и стационарные электрические краны, но они нашли ограниченное применение.

II. Расцвет портальных кранов (начало 1900-х – 1960-е годы):

Портальные краны стали мейнстримом. Первоначально приводимые в движение паром, а затем электрическими, они предлагали возможности поворота, подъема стрелы и подъема, охватывая как трюмы кораблей, так и зоны причалов. Они были универсальными для перевозки генеральных грузов (мешки, бочки, древесина, сталь), но имели относительно низкую эффективность, трудности с обращением с корабельными люками и ограниченную вместимость для крупных и тяжелых предметов.

III. Увеличение размера и специализации кораблей (1950-1960-е годы):

Растущий тоннаж судов подчеркнул ограничения эффективности традиционных портальных кранов. Перевозка сыпучих грузов стимулировала разработку высокоэффективного оборудования непрерывного действия, такого как судовые погрузчики и разгрузчики. Потребность в более быстрой обработке генеральных грузов усилилась.

IV. Революционный прорыв: контейнеризация и рождение кранов STS (1956–1970-е годы):

Судно «Идеал X» Малкольма Маклина совершило первый коммерческий контейнерный рейс в 1956 году, положив начало революции в сфере контейнеризации. Это создало потребность в специализированном оборудовании для эффективной обработки огромных объемов стандартизированных контейнеров. Появление козлового крана «судно-берег» (STS): первый настоящий кран STS был спроектирован и построен компанией Paceco в 1959 году. Его высокая рама охватывает судно и причал, кран передвигается по рельсам, а его стрелу можно поднимать/опускать для размещения различных судов. Специализированные разбрасыватели превратились из веревочных крюков в поворотные замки. Краны СТС резко повысили эффективность работы (с тонн до сотен контейнеров в сутки), став символом современных контейнерных портов. Их философия дизайна заложила основу для современных крупногабаритных кранов.

V. Эволюция дворового оборудования (1970-е годы – настоящее время):

Растущие объемы контейнеров привели к необходимости эффективного оборудования для складских дворов.

Козловые краны на резиновых колесах (RTG). Появившиеся в 1970-х годах, их мобильность и меньшие требования к фундаменту сделали их популярными дворовыми кранами.

Рельсовые козловые краны (RMG): появились примерно в то же время или немного позже. Их высокая точность, низкое энергопотребление, большие возможности штабелирования и пригодность для автоматизации сделали их предпочтительным выбором для крупных, специализированных и особенно автоматизированных терминалов.

VI. Волна автоматизации и интеллекта (1990-е годы – настоящее время):

Стремление к повышению эффективности, безопасности и снижению эксплуатационных расходов способствовало автоматизации портов.

• Краны STS с двойным подъемом и раздельным подъемом повысили эффективность работы на причале.

• Автоматизированные РМГ (АРМГ) стали основой автоматизированных дворов.

• Для горизонтальной транспортировки были задействованы автоматизированные портальные транспортные средства (ASC) и автоматизированные управляемые транспортные средства (AGV/ALV).

• Ключевые технологии: высокоточное позиционирование (например, код Грея, лазерное сканирование), интеллектуальные системы планирования, удаленный мониторинг/управление и оптимизация искусственного интеллекта.

VII. Адаптация к мегасудам (2000-е годы – настоящее время):

Для обслуживания сверхбольших контейнеровозов (ULCV) вместимостью более 20 000 TEU краны STS стали выше (высота подъема более 50 м), имели больший радиус действия (вылет более 70 м), стали более мощными (двойной подъемник/двойная тележка) и умнее. Возможности штабелирования RMG также увеличились.

Таким образом, портовые краны превратились из портальных кранов с ручным/паровым приводом в специализированное STS и дворовое оборудование (RTG/RMG) для контейнерной революции, а теперь и в автоматизированное, интеллектуальное и более экологичное мегаоборудование. Эта эволюция последовательно направлена ​​на повышение эффективности, обеспечение безопасности, адаптацию к судам и грузам и снижение эксплуатационных расходов. Каждый крупный прорыв оказал глубокое влияние на глобальную логистику и торговлю.

Критическая роль систем позиционирования кода Грея в портовых кранах

Внедрение системы позиционирования по коду Грея критически важно для современных портовых кранов, поскольку оно дает значительные преимущества в нескольких ключевых областях:

1. Высокоточное, непрерывное, абсолютное измерение положения.

• Высокая точность ±1 мм: обеспечивает точность на уровне миллиметра, необходимую для точного совмещения разбрасывателя с угловыми отливками контейнера, обеспечивая безопасную и эффективную обработку контейнеров. Незначительные ошибки могут привести к сбоям в работе, повреждению оборудования или нарушениям безопасности.

• Непрерывное измерение: обеспечивает непрерывные данные о положении на всем пути перемещения крана без «слепых зон».

• Абсолютная позиция: предоставляет абсолютные данные о местоположении. При запуске, после выключения и отключения питания или после восстановления после неисправности система мгновенно узнает точное положение, устраняя необходимость в процедурах возврата в исходное положение или поиска эталона. Это значительно повышает эксплуатационную эффективность и доступность.

2. Исключительная устойчивость к суровым условиям.

Портовые условия являются сложными: сильные электромагнитные помехи (от больших двигателей, частотно-регулируемых приводов), металлическая пыль, масло, влага, солевые брызги, дождь, снег, туман и большие перепады температур. Системы с кодом Грея, основанные на электромагнитной индукции с бесконтактным обнаружением, по своей сути надежны:

• Не подвержен влиянию окружающего света: полностью работоспособен в дождь, снег, туман, дым и различные условия освещенности — ключевое преимущество перед оптическими системами, такими как лазерные дальномеры.

• Высокая устойчивость к электромагнитным помехам: специализированные антенны обнаружения и обработка сигналов эффективно фильтруют электромагнитные помехи, обеспечивая стабильные и надежные сигналы.

• Устойчивость к загрязнениям: бесконтактная конструкция позволяет избежать механического износа, устойчива к воздействию масла и пыли и требует минимального обслуживания.

3. Повышение операционной эффективности и автоматизации.

• Быстрое позиционирование и выравнивание: высокоточные данные об абсолютном положении в режиме реального времени позволяют кранам (особенно спредерам) быстро и точно перемещаться к целевым контейнерам, что значительно сокращает время цикла и увеличивает пропускную способность терминала.

• Основа автоматизации: код Грея — это основная незаменимая технология для автоматизированных терминалов (например, автоматизированных STS, ARMG), обеспечивающая надежную обратную связь по положению, необходимую для автоматизированных систем управления. Это ключ к обеспечению беспилотных или дистанционных операций.

• Полуавтоматическая помощь: для кранов с ручным управлением система обеспечивает точную индикацию положения (например, хода крана, высоты разбрасывателя/положения полозьев) в диспетчерскую, помогая операторам работать быстрее и точнее, снижая рабочую нагрузку и повышая эффективность ручного труда.

4. Повышенная безопасность и надежность.

• Защита от столкновений: точные данные о местоположении являются жизненно важными данными для систем предотвращения столкновений (между кранами, разбрасывателями и препятствиями), эффективно предотвращающими несчастные случаи.

• Контроль раскачивания и точная посадка: в сочетании с другими датчиками и алгоритмами управления данные о положении помогают контролировать раскачивание разбрасывателя и точную посадку контейнера, уменьшая раскачивание и повышая эксплуатационную безопасность.

• Высокая надежность системы. Относительно простая архитектура системы с небольшим количеством потенциальных точек отказа и длительным временем безотказной работы обеспечивает непрерывную и надежную работу функции позиционирования, сводя к минимуму время простоя, вызванное сбоями позиционирования.

5. Возможность измерения на большом расстоянии.

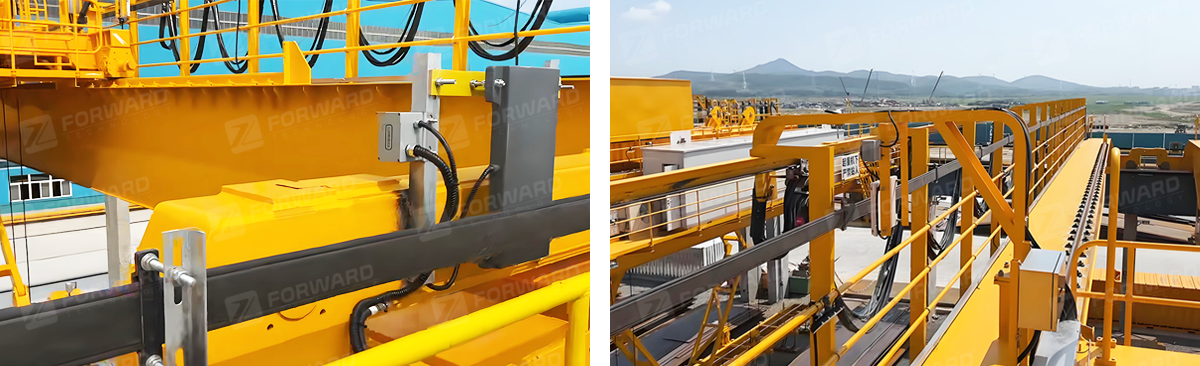

Системы с кодом Грея идеально подходят для таких применений, как портовые краны, требующие точного позиционирования на больших площадях (сотни или даже тысячи метров пути). Кабель можно легко проложить по частям, чтобы охватить весь рабочий диапазон крана.

6. Снижение долгосрочных затрат на техническое обслуживание.

Хотя первоначальная установка требует прокладки кабеля с кодом Грея, его бесконтактный характер приводит к очень низким эксплуатационным расходам . Сам кабель практически не требует обслуживания, а блоки детектирования отличаются высокой прочностью. По сравнению с другими технологиями, требующими регулярной калибровки (оптические системы), чувствительными к факторам окружающей среды (грязные линзы), механическому износу (энкодеры) или помехам от металлов (СШП), код Грея часто обеспечивает более низкую совокупную стоимость владения в долгосрочной перспективе.

В заключение отметим, что система позиционирования кода Грея является ключевым технологическим средством эффективной, безопасной и надежной работы современных крупногабаритных портовых кранов, особенно на автоматизированных или полуавтоматических терминалах. Он играет незаменимую роль в повышении общей операционной эффективности и конкурентоспособности порта.
