Эволюция сканирующих платформ, являющихся основным компонентом управления движением устройств восприятия, тесно связана с развитием потребностей в автоматизации и интеллекте. Ранние платформы часто использовались в сфере безопасности и основных гражданских целях, уделяя особое внимание простому вращению и охвату территории, при этом их точность, грузоподъемность и экологическая устойчивость не соответствовали строгим промышленным стандартам.
С ускоренным внедрением беспилотного промышленного оборудования и 3D-оцифровкой, особенно с глубокой интеграцией сенсорных технологий, таких как LiDAR, в таких секторах, как металлургия, порты и горнодобывающая промышленность, рынок требует специализированных платформ промышленного сканирования, которые могут выдерживать высокие температуры, высокие уровни пыли и обеспечивать высокоточное и повторяемое позиционирование. Эта потребность стимулирует технологический прогресс в направлении конструкций высокой жесткости, сервоуправления, интеграции протоколов промышленной связи и многоосной координации.
Используя многолетний технический опыт в области беспилотных систем промышленного оборудования, компания Wuhan Forwarding Technology Co., Ltd. определила критически важную интеграцию надежного восприятия и точного движения в сложных условиях. Мы независимо разработали платформы одномерного и двумерного сканирования, специально предназначенные для промышленных LiDAR . Отходя от конструкции потребительского уровня, наши продукты соответствуют промышленным стандартам в выборе материалов, технологии привода и коммуникационной архитектуре. Это значительно повышает стабильность сканирования LiDAR, точность данных и срок службы в тяжелых промышленных условиях, делая эти платформы ключевой инфраструктурой для 3D-реконструкции, позиционирования и автоматизированных операций в беспилотных системах.

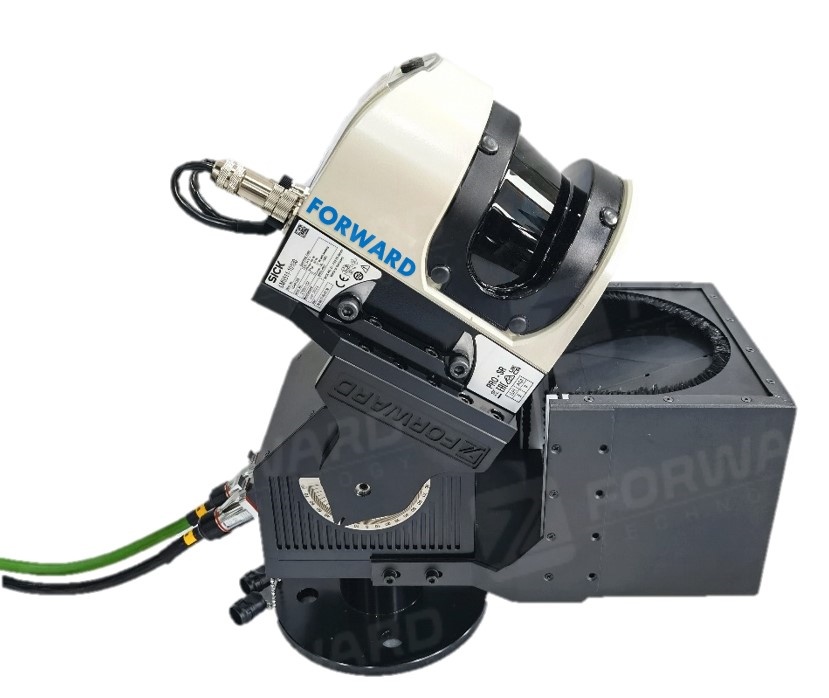

Платформа 1D-сканирования LiDAR (поворотная ось)
Горизонтальное сканирование, диапазон ±90°.
Выделенная базовая плата управления (Linux на базе ARM) + высокоточный серводвигатель + гармонический привод, обеспечивающий угловое разрешение 0,0007°.
Полностью конструкция из алюминиевого сплава, класс IP66, грузоподъемность 18 кг, подходит для использования на открытом воздухе.
Совместимость с различными датчиками LiDAR; дополнительный пыленепроницаемый корпус.

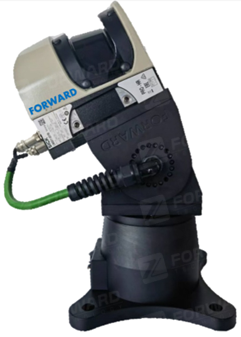

Платформа 2D-сканирования LiDAR (оси вращения и поворота)
Двухосное скоординированное управление, поворот ±175°, поворот ±90°.
Повышает плотность облака точек и точность моделирования за счет объединенного двухосного сканирования.
Идеально подходит для сценариев, требующих высоких точек крепления, широкого диапазона сканирования и высокой точности.
Поддерживает связь EtherCAT с синхронизацией наносекундного уровня для сверхбыстрого ответа.
Ключевые особенности
Высокая жесткость и широкий диапазон рабочих температур (от -40°C до 70°C): созданы для суровых условий эксплуатации, таких как электростанции и сталелитейные заводы.
Гармонический привод с нулевым люфтом и абсолютный энкодер: многооборотная память сохраняет положение после отключения питания.
Связь через промышленный Ethernet: полная совместимость с основными ПЛК и системами управления.
Модульная конструкция: сменные датчики LiDAR упрощают обслуживание.
Сценарии применения
3D-картирование запасов и позиционирование рулонов на складах рулонной стали.
Автоматизированное управление и моделирование штабелеукладчиков/реклаймеров сыпучих материалов.

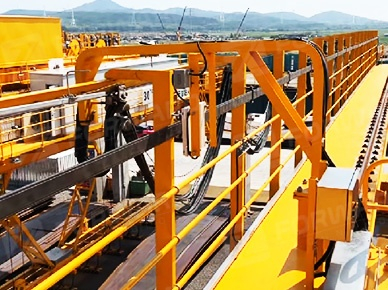

Беспилотные системы грейферных и мостовых кранов.
Идентификация транспортных средств, сканирование контуров материала и предотвращение столкновений.

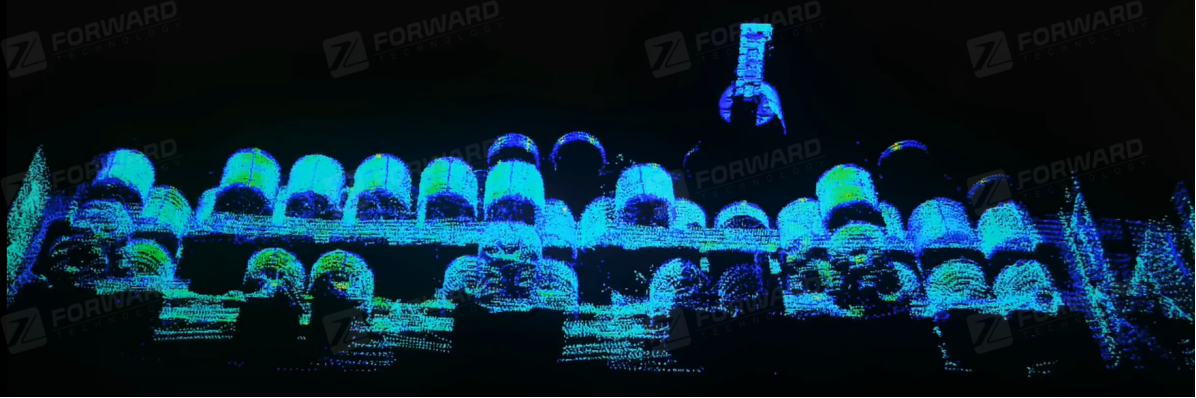

Технология лазерного сканирования и 3D-моделирования
Технология лазерного сканирования 3D-моделирования использует датчики LiDAR для высокоскоростного и высокоточного сканирования объектов или окружающей среды, собирая данные плотного облака точек для восстановления детальных цифровых 3D-моделей. Он действует как «3D-глаза» для промышленных объектов, обеспечивая точные измерения и захват реальности – основополагающую возможность для интеллектуального производства и беспилотных операций.
Мы глубоко интегрируем эту технологию с нашей собственной сканирующей платформой LiDAR для решения конкретных отраслевых задач:
Адаптация к суровым условиям окружающей среды : в сложных условиях, таких как сталелитейные заводы, электростанции и порты с высокой температурой, пылью и влажностью, наша технология обеспечивает расширенные возможности фильтрации и восстановления облаков точек , эффективно удаляя шум, обеспечивая точность и стабильность моделирования.
Основные сценарии применения :
(1) 3D-инвентаризация сыпучих материалов: сканирует сыпучие материалы, такие как уголь и руда, для создания объемных моделей, автоматически рассчитывает вес инвентаря с использованием данных плотности, повышая эффективность инвентаризации более чем на 95%.

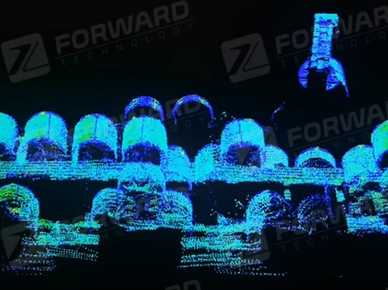

(2) Идентификация и позиционирование стальных рулонов: точно определяет различные стальные рулоны (горячие, блестящие, черные), рассчитывает размеры, трехмерные координаты и ориентацию для беспилотных манипуляций краном.
(3) Идентификация и захват металлолома: создание 3D-моделей куч металлолома неправильной формы, расчет оптимальных точек приема для электромагнитных захватов, что обеспечивает автоматическую группировку и захват.
(4) Идентификация транспортного средства и седла: автоматически идентифицирует транспортные средства и седла, рассчитывая точные трехмерные координаты для облегчения позиционирования и погрузки.
(5) Интеллектуальное предотвращение столкновений и безопасность: определяет виртуальные зоны безопасности в трехмерном пространстве посредством сканирования в реальном времени, предотвращая столкновения между оборудованием и персоналом.
Синергия: полный цикл восприятия
Наша компания глубоко интегрирует специализированную платформу сканирования LiDAR с технологией лазерного сканирования 3D-моделирования для создания замкнутого цикла основного восприятия и принятия решений промышленных беспилотных систем.
Сканирующая платформа обеспечивает высокоточное перемещение. Его точное управление, защита промышленного уровня (IP66, -40°C~70°C) и грузоподъемность (18 кг) обеспечивают стабильное и комплексное высокоскоростное сканирование LiDAR даже в самых сложных условиях, таких как сталелитейные заводы, порты и электростанции, обеспечивая надежное оборудование для сбора 3D-данных.
Технология 3D-моделирования действует как «умный мозг» системы. Он обрабатывает огромные данные облака точек с платформы, используя фильтрацию/шумоподавление, извлечение признаков и алгоритмы интеллектуального распознавания для восстановления высокоточных цифровых 3D-моделей в режиме реального времени. Эта технология не только адаптируется к тяжелым условиям, таким как пыль и жара, но также обеспечивает выполнение важных функций, включая идентификацию и позиционирование стальных рулонов, автоматическую инвентаризацию объемов, расчет оптимальной точки захвата лома, а также позиционирование транспортного средства и седла.
Работая вместе, они расширяют возможности приложений — от позиционирования крана и управления штабелерами/реклаймерами до автоматизации конвейеров, превращая традиционное промышленное оборудование в интеллектуальных агентов с «глазами» и «мозгом». Это стимулирует революционную эволюцию промышленного производства в сторону беспилотных, визуализируемых и интеллектуальных операций.
