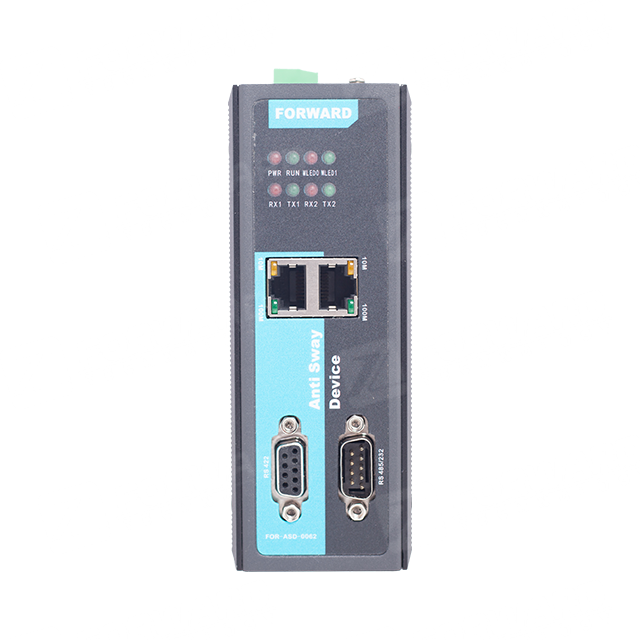

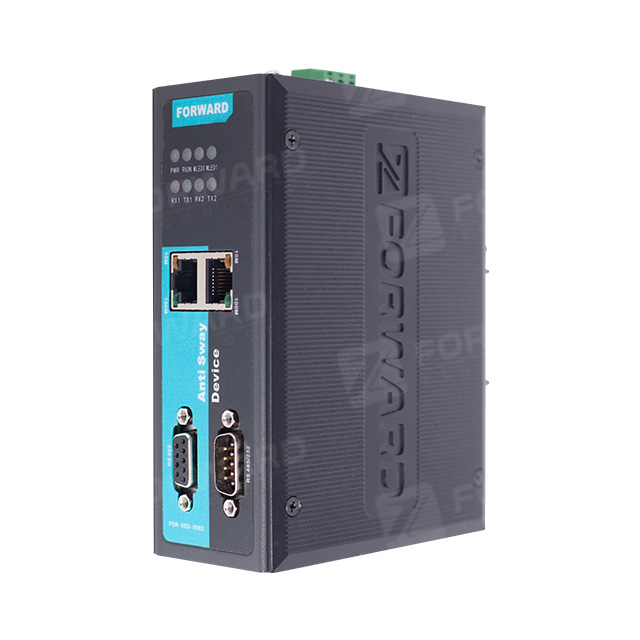

Система предотвращения раскачивания крана Wuhan Forward Technology предназначена для уменьшения раскачивания груза во время ускорения крана, движения с постоянной скоростью, замедления и остановки. Сочетая алгоритм контроля раскачивания с ПЛК и интеграцией частотно-регулируемого привода (VFD), система динамически регулирует движение моста и тележки, чтобы улучшить стабильность груза и точность позиционирования.
Система поддерживает как управление с разомкнутым контуром на основе модели, так и управление с замкнутым контуром с помощью датчиков. Благодаря заданной точности предотвращения раскачивания ±0,4° и отклонению целевого позиционирования ±25 мм он подходит для автоматических мостовых кранов, грейферных кранов, систем перемещения стальных рулонов и других промышленных подъемных устройств.
Это решение для контроля раскачивания крана помогает сократить время стабилизации груза, обеспечивает более стабильную погрузочно-разгрузочную работу и повышает эффективность автоматизированных операций крана.

1. Активное управление раскачиванием крана
Система рассчитывает оптимизированные профили ускорения и замедления, чтобы уменьшить раскачивание груза, вызванное движением моста и тележки. Его алгоритм предотвращения раскачивания регулирует команды скорости движения, чтобы помочь стабилизировать подвешенные грузы на протяжении всего рабочего цикла.
2. Высокоточная защита от раскачивания
Система рассчитана на достижение точности предотвращения раскачивания ±0,4°, отклонения целевого позиционирования ±25 мм и уменьшения раскачивания груза более чем на 96 % при соответствующих условиях эксплуатации.
Эти эксплуатационные возможности поддерживают точное позиционирование груза в промышленных погрузочно-разгрузочных работах.
3. Интеграция ПЛК и ЧРП.
Система контроля раскачивания крана интегрируется с ПЛК крана и частотно-регулируемыми приводами. Контроллер предотвращения раскачивания генерирует оптимизированные команды задания скорости и координирует движения моста и привода тележки, чтобы уменьшить колебания нагрузки.
Поддерживаемые интерфейсы связи включают PROFINET, PROFIBUS, RS232, RS422 и RS485.
4. Управление с разомкнутым и замкнутым контуром.
Доступны два метода предотвращения раскачивания, подходящие для различных условий эксплуатации крана.
Управление с разомкнутым контуром: использует внутреннюю математическую модель, данные позиционирования и обратную связь привода для расчета раскачивания груза и регулировки скорости движения крана без специальных датчиков угла раскачивания.
Управление с обратной связью: использует датчики угла и инфракрасные маркеры для измерения раскачивания груза и обеспечения обратной связи для коррекции колебаний, вызванных движением крана или внешними возмущениями.
5. Повышение операционной эффективности
Уменьшая остаточное раскачивание груза, система помогает минимизировать время ожидания перед позиционированием, подъемом или размещением груза.
Это обеспечивает более плавную работу крана, более последовательные циклы погрузочно-разгрузочных работ и повышение производительности автоматизированных систем погрузочно-разгрузочных работ.
Параметр | Спецификация |
Название продукта | Система контроля раскачивания крана |
Точность предотвращения раскачивания | ±0,4° |
Отклонение целевого позиционирования | ±25 мм |
Уменьшение раскачивания нагрузки | Более 96% |
Методы управления | Разомкнутый/замкнутый контур |
Коммуникационные интерфейсы | PROFINET/PROFIBUS/RS232/RS422/RS485 |
Интеграция управления | ПЛК и преобразователи частоты |
Обратная связь по позиции | Данные о расположении шин по коду Грея |
Дополнительная обратная связь по раскачиванию | Датчик угла и инфракрасный маркер |
Контролируемое движение | Крановый мост и троллейбусное путешествие |
Основные приложения | Автоматизированные мостовые краны, грейферные краны, погрузка рулонной стали |
Примечание. Фактические характеристики предотвращения раскачивания и позиционирования могут различаться в зависимости от конфигурации крана, высоты подъема, характеристик нагрузки, настроек управления и условий эксплуатации.

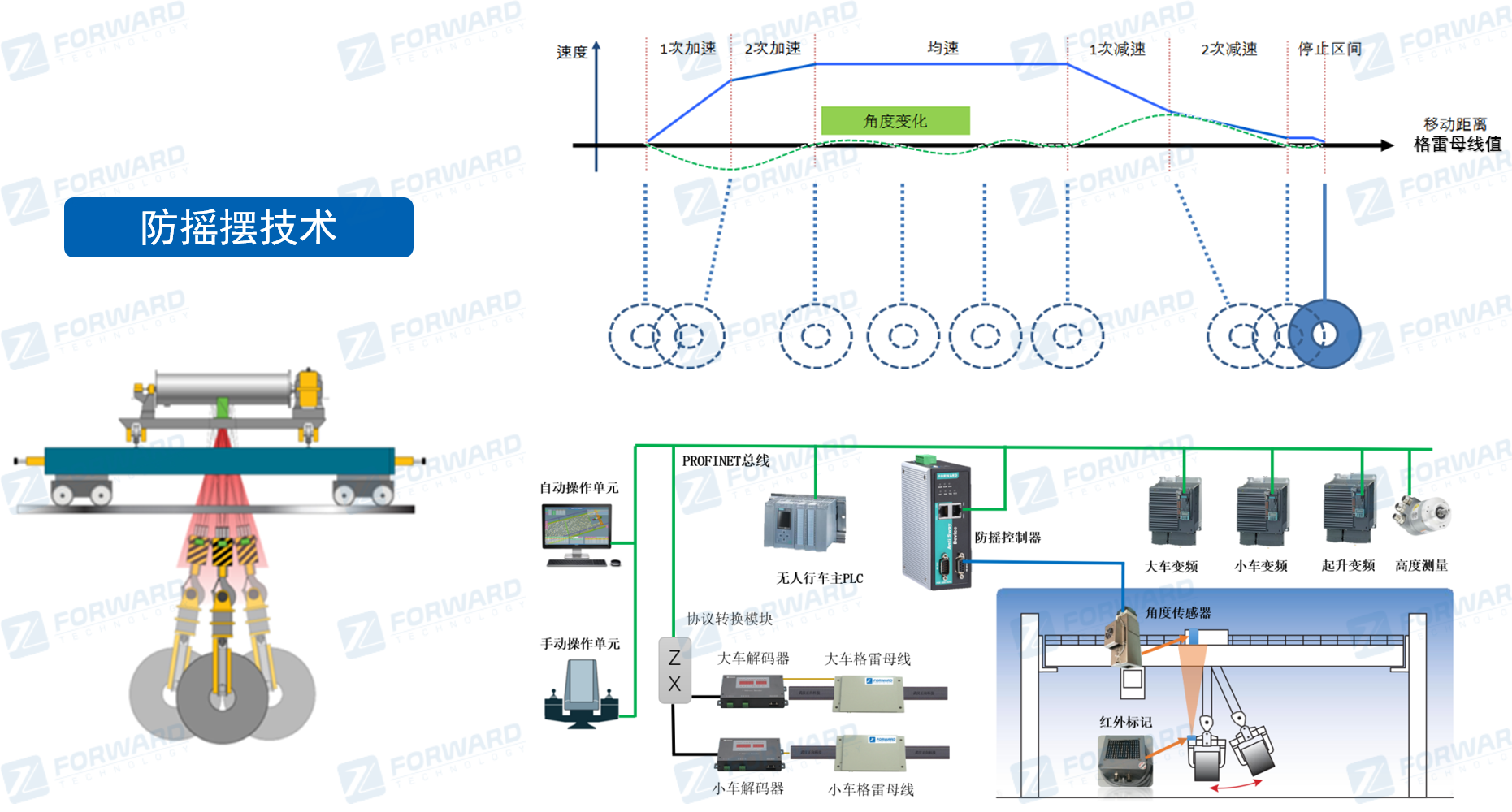

Система контроля раскачивания крана использует математическую модель движения подвешенного груза для создания оптимизированных профилей скорости движения моста и тележки.
Во время работы контроллер противораскачивания обрабатывает соответствующие параметры, включая длину подъемного троса, информацию о положении крана и обратную связь привода. Затем он рассчитывает корректировку скорости, необходимую для уменьшения колебаний нагрузки.
Процесс контроля состоит из четырех основных этапов:
1. Контроль ускорения
На начальном и вторичном этапах ускорения контроллер регулирует профиль скорости, чтобы ограничить раскачивание груза, вызванное изменениями в движении крана.
2. Путешествие с постоянной скоростью.
Система управления поддерживает стабильное движение моста и тележки, сводя к минимуму колебания остаточной нагрузки.
3. Управление замедлением
На первом и втором этапах замедления оптимизированные команды скорости помогают противодействовать движению подвешенного груза и уменьшить раскачивание до того, как кран достигнет заданного положения.
4. Окончательное позиционирование и остановка.
Кран приближается к заданному положению с уменьшенным остаточным раскачиванием груза, что повышает стабильность размещения груза и сводит к минимуму дополнительное время стабилизации.
Замкнутый контур предотвращения раскачивания
Система управления с обратной связью использует датчики угла и инфракрасные маркеры для измерения раскачивания подвешенного груза в режиме реального времени.
Измеренный угол раскачивания передается на контроллер противораскачивания, который корректирует команды движения крана для компенсации движения груза.
Этот подход особенно подходит для применений, где внешние возмущения могут повлиять на устойчивость подвешенной нагрузки.
Управление защитой от раскачивания с разомкнутым контуром
Управление с разомкнутым контуром использует внутреннюю математическую модель для оценки раскачивания груза без использования специальных датчиков угла или инфракрасных маркеров.
Контроллер обрабатывает данные позиционирования из системы шин Грея вместе с соответствующей обратной связью от инвертора для расчета команд скорости для приводов моста крана и тележки.
Этот метод подходит для контролируемых рабочих сред, особенно для внутренних кранов, где внешние помехи ограничены.
1. Складские краны для стальных рулонов
На автоматизированных складах стальных рулонов система предотвращения раскачивания помогает стабилизировать подвешенные рулоны во время движения и позиционирования крана, обеспечивая точный захват и размещение материала.
2. Грейферные краны
Система уменьшает раскачивание грейферного ковша во время ускорения и замедления, помогая улучшить стабильность позиционирования при погрузочно-разгрузочных работах.
3. Электромагнитные подъемные краны
Для кранов, оснащенных электромагнитными подъемными устройствами, система помогает снизить колебания подвешенного груза во время транспортировки и позиционирования материала.
4. Беспилотные мостовые крановые системы
Система контроля раскачивания крана может быть интегрирована в решения по автоматизации беспилотных мостовых кранов для поддержки скоординированного управления движением, точного позиционирования и последовательной обработки материалов.
Wuhan Forward Technology предлагает технологию предотвращения раскачивания для автоматизации промышленных кранов.
В соответствии с требованиями проекта система может быть интегрирована с совместимыми крановыми ПЛК, частотно-регулируемыми приводами, системами позиционирования шин с кодом Грея и устройствами обратной связи по углу качания.
Для новых проектов автоматизации или модернизации существующих кранов конфигурация системы должна оцениваться на основе конструкции крана, подъемного механизма, архитектуры управления и рабочей среды.
Свяжитесь с Wuhan Forward Technology, чтобы обсудить требования к системе предотвращения раскачивания вашего крана, интерфейсы связи и потребности в системной интеграции.
