Эксплуатация автоматизированных мостовых кранов в тяжелой промышленности подвергает датчики позиционирования воздействию экстремальных условий. Сталелитейные заводы, цементные заводы и портовые терминалы представляют собой крайне враждебную среду. Традиционные технологии отслеживания часто полностью терпят неудачу при использовании здесь. Поворотные энкодеры обычно страдают от сильного механического проскальзывания на замасленных направляющих. В то же время сильная пыль и густой дым легко ослепляют высокоточные лазерные датчики расстояния. Промышленные операторы отчаянно нуждаются в непрерывном и надежном методе отслеживания для соблюдения производственных графиков и обеспечения безопасности на производстве.
Система позиционирования серой шины предлагает надежную бесконтактную электромагнитную альтернативу. Он гарантирует абсолютное определение положения, не полагаясь на чистую оптику или механическое трение. В этой статье вы узнаете, как эта технология повышает пропускную способность. Вы также узнаете, как это предотвращает дорогостоящие простои и значительно снижает совокупную стоимость владения (TCO) в агрессивных промышленных средах.
Невосприимчивость к суровым условиям окружающей среды. Технология серой шины основана на электромагнитной связи, что делает ее полностью невосприимчивой к пыли, сильной грязи, маслу и влаге (часто имеет степень защиты IP68).
Устранение механических ошибок. В отличие от колесных энкодеров, бесконтактное абсолютное позиционирование обеспечивает нулевой дрейф данных из-за проскальзывания колес или неровностей пути.
Выгодная совокупная стоимость владения: устраняя физический износ и устраняя необходимость очистки оптических линз, системы Grey Bus значительно сокращают затраты на прогнозное и реактивное техническое обслуживание.
Бесшовная интеграция с автоматизацией: обеспечивает стабильные абсолютные координаты на уровне миллиметра, необходимые для управления с обратной связью, автоматизированной трехмерной обработки контейнеров и прогнозируемого отслеживания технического обслуживания.
Настоящая автоматизация крана требует бесперебойных и высококачественных кинематических данных. Отказ датчика напрямую приводит к неожиданному простою в работе. Это также создает серьезную угрозу безопасности для персонала, работающего в заводских цехах. Руководители предприятий знают, что надежность датчиков определяет общую производительность. Когда ваши позиционные данные теряются, весь автоматизированный рабочий процесс останавливается.
Поворотные энкодеры измеряют расстояние с помощью физических механических колес. Эти колеса часто скользят на неровных или замасленных крановых путях. Проскальзывание приводит к постоянному механическому контакту, что приводит к быстрому износу компонентов. В этом случае бригады технического обслуживания должны часто выполнять обнуление и ручную калибровку. Такое ручное вмешательство приводит к потере драгоценного производственного времени и увеличению затрат на рабочую силу.
Лазерные датчики и датчики LiDAR обеспечивают исключительную точность в чистых помещениях. Однако условия тяжелой промышленности говорят о другом. Тяжелая пыль на клинкерных заводах или густой дым на металлургических предприятиях быстро блокируют хрупкие оптические линзы. Как только линза загораживается, датчик слепнет. Затем автоматический кран резко останавливается, чтобы предотвратить столкновения.
Концевые выключатели представляют собой еще одно узкое место устаревших систем. Они предоставляют только двоичные точки данных о наличии или отсутствии. Вы не можете построить непрерывные профили перемещения, используя простые концевые выключатели. Они полностью не поддерживают динамическую оптимизацию пути. Им просто не хватает детализации данных, необходимой для современных систем управления с обратной связью.

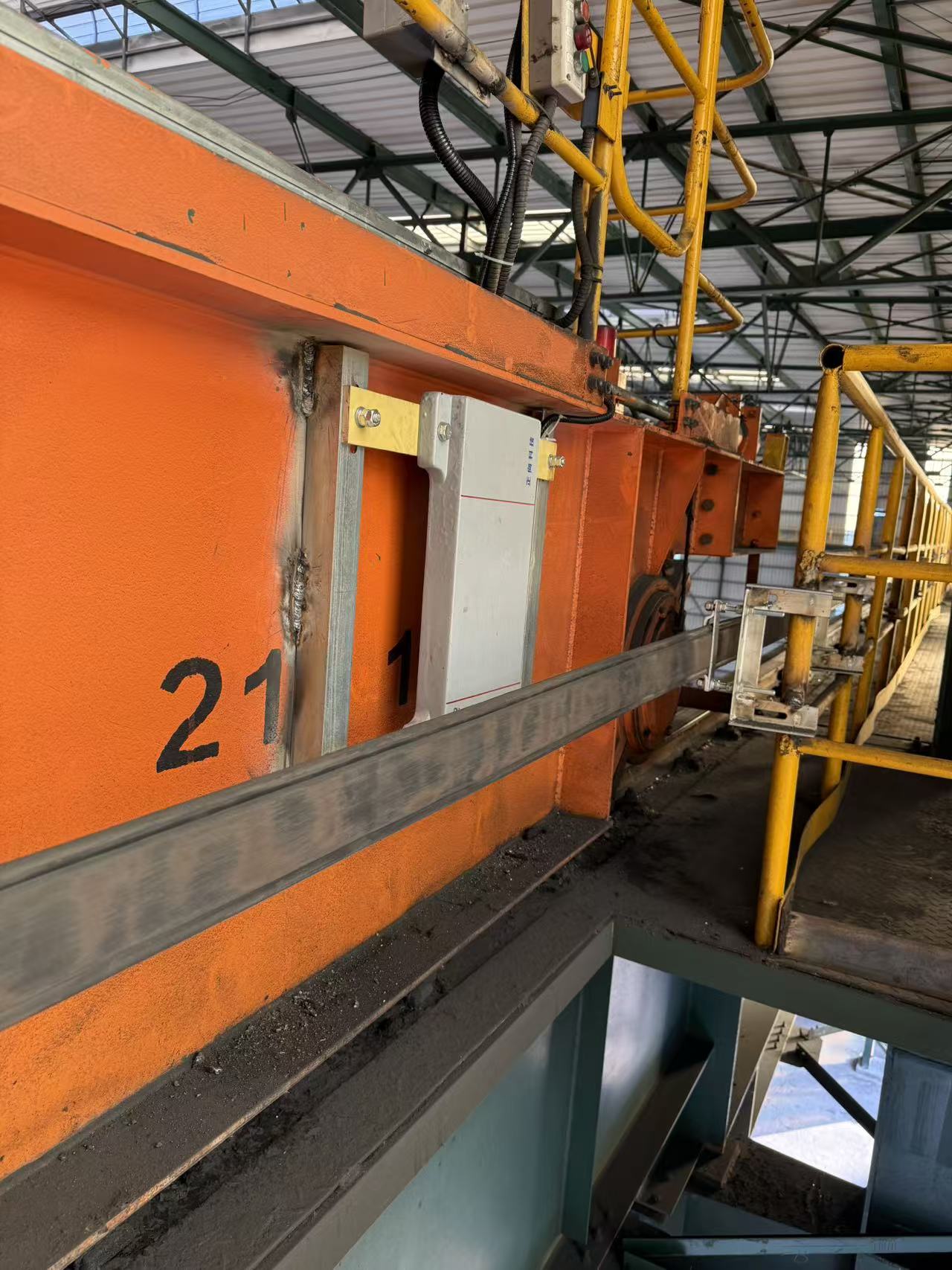

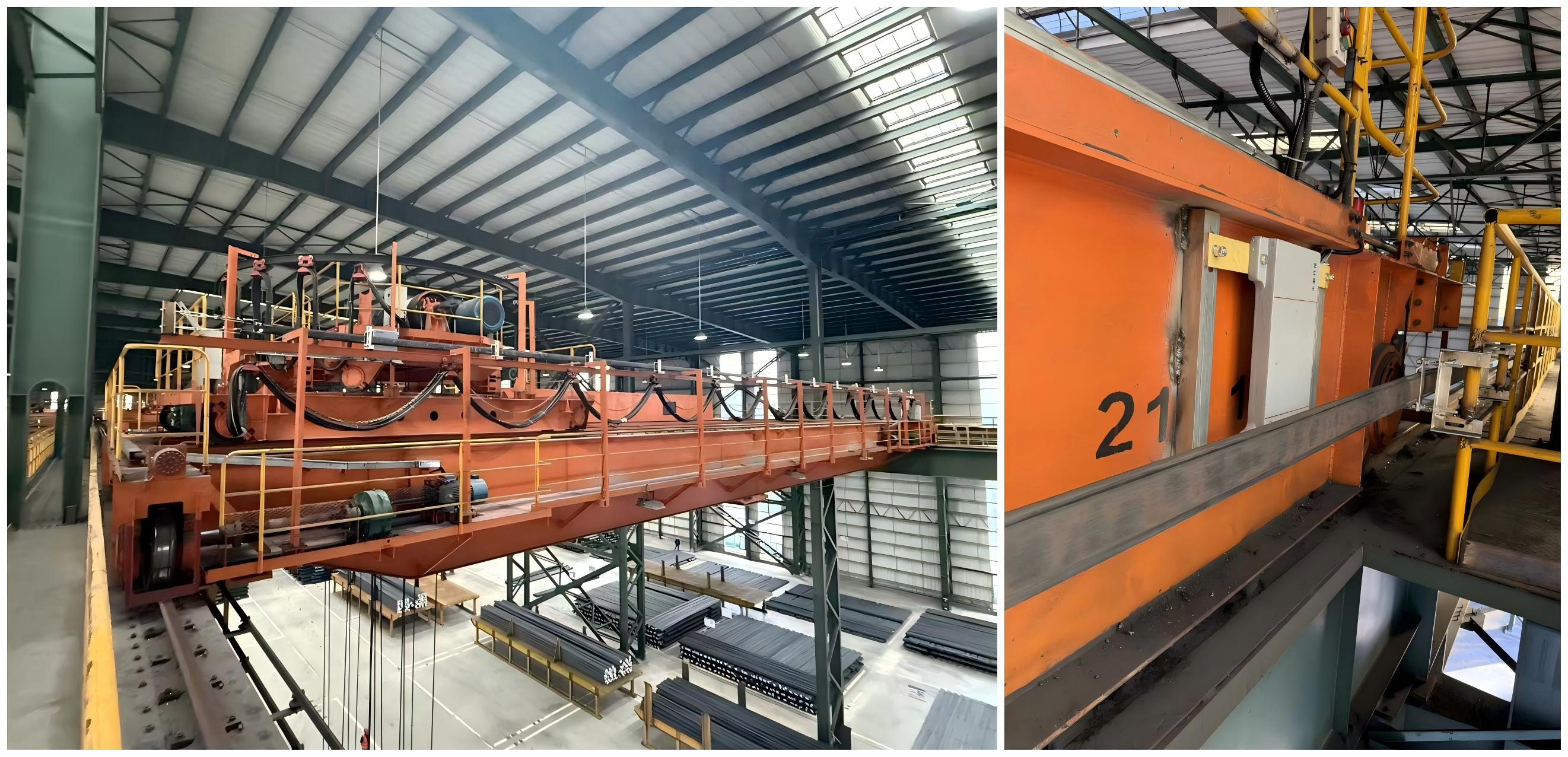

Система позиционирования серой шины работает через прочный плоский кабель. Вы устанавливаете этот кабель по всей длине подкранового пути. Он содержит внутренние базовые и адресные строки. Этот статический шинный кабель напрямую связан с высокочувствительной антенной коробкой, установленной на движущемся кране. Система использует непрерывную электромагнитную индукцию для передачи точных координатных данных.
Технология основана на принципах кода Грея для непрерывной доставки абсолютных данных о местоположении. Если произойдет внезапная потеря мощности, кран мгновенно узнает свое точное положение после перезагрузки. Операторам никогда не придется вручную возвращать оборудование к исходной или нулевой точке. Эта функция абсолютного отслеживания значительно ускоряет восстановление после неожиданных отключений электроэнергии на электростанции.
В отличие от оптических лазеров, он безупречно работает без прямой видимости. Прочные компоненты обычно имеют строгий рейтинг IP68. Они легко противостоят тяжелой воде, кислотным парам, воздействию сильных щелочей и сильной вибрации гусениц.
Рекомендации: Хотя шина по своей природе устойчива к грязи и влаге, во время установки всегда обеспечивайте надлежащую защиту от мощных электрических помех. Прокладка шины слишком близко к неэкранированным высоковольтным линиям электродвигателей может вызвать шум.
Инженеры должны сравнивать решения по позиционированию на основе четких практических критериев. Вам следует тщательно оценить абсолютную точность, устойчивость к воздействию окружающей среды и требования к постоянному техническому обслуживанию. Правильный выбор полностью зависит от вашей конкретной операционной среды.
Технология | Точность | Экологическая толерантность | Требования к техническому обслуживанию |
|---|---|---|---|
Серый автобус | 2 мм - 5 мм | Отличное (IP68, невосприимчивость к пыли и дыму) | Очень низкий (бесконтактный) |
Лазерные датчики | Субмиллиметр | Плохо (ослеплено пылью/маслом) | Высокий (требуется чистка линз) |
Радар 61 ГГц | Сантиметровый уровень | Отлично (проникает в пыль) | Низкая (высокая первоначальная стоимость) |
Поворотные энкодеры | Переменная (дрифты) | Умеренный (уязвим к жиру) | Высокая (Механический износ) |
Лазерные датчики превосходны, когда вам нужна сверхвысокая точность, субмиллиметровая, в абсолютно чистых средах. Однако выбор системы позиционирования серой шины гораздо разумнее для сильно загрязненных мест. Оптическая технология требует постоянной ручной очистки, чтобы предотвратить потерю сигнала на открытом воздухе или на пыльных заводах. Технология «серых шин» полностью устраняет эту специфическую нагрузку по техническому обслуживанию.
Обе технологии эффективно противостоят сильной пыли и загрязнениям, переносимым по воздуху. Промышленный радар предлагает очень надежное решение, но требует значительно более высоких капитальных затрат. Развертывание радара часто требует сложных процедур калибровки. И наоборот, электромагнитная плоская шина представляет собой высокорентабельную и легко масштабируемую альтернативу, специально предназначенную для линейного позиционирования путей.
Многие портовые объекты используют композитные системы, сочетающие в себе поворотные энкодеры и RFID-метки. Эти методы сварки хорошо подходят для козловых кранов на резиновых колесах (RTG). Краны RTG часто страдают от бокового отклонения и непредсказуемого отклонения пути. Однако мостовые краны и тележки движутся по строго направляемым линейным путям X и Y. Для этих фиксированных жестких путей гораздо более эффективна электромагнитная шина.
Переход на бесконтактный метод отслеживания напрямую приводит к существенной финансовой экономии. У вас нет движущихся колес, которые можно было бы заменить. Техническим специалистам не нужно ежедневно протирать хрупкие оптические линзы. Система устраняет утомительные задачи по механической перенастройке. Это резко снижает затраты на прогнозное и реактивное обслуживание в течение финансового года.
Точные позиционные данные позволяют создавать высокоточные и высокоскоростные автоматические профили перемещения. Вы значительно снижаете скорость медленного сканирования. Вы также исключаете опасное превышение нагрузки. Модернизация фундамента датчиков может повысить общую эффективность системы и коэффициент использования двора на двузначные проценты. Более быстрое время цикла напрямую увеличивает ежедневную пропускную способность вашего предприятия.
Надежная шина слежения обеспечивает высокосогласованные и надежные кинематические данные. Вы можете постоянно отслеживать критические операционные показатели. Эти данные передаются непосредственно в инструменты графического анализа для оптимизации энергопотребления предприятия до того, как возникнут катастрофические механические неисправности.
Пройденное расстояние: отслеживайте общий пробег, чтобы запланировать замену подшипников двигателя.
Скорость: обнаружение аномальных падений скорости, указывающих на трение рельсов.
Ускорение: следите за профилями рывков, чтобы предотвратить чрезмерную нагрузку на подъемные тросы.
Инженеры могут использовать эти данные, используя специальные аналитические системы. Например, матрицы Rainflow отображают высокочастотные циклы нагрузки для оптимизации ежедневных маршрутов кранов. Диаграммы Парето позволяют быстро выявить основные механические причины непредвиденных простоев. Отслеживание скорости в реальном времени определяет места механического сопротивления вдоль рельса.
Вы должны физически проложить плоский шинный кабель по всей длине подкранового пути. Планировщики должны тщательно учитывать монтаж логистики на существующей инфраструктуре. Старые крановые пути часто имеют искривленные или неровные стальные двутавровые балки. Обычно необходимы специальные монтажные кронштейны, чтобы удерживать кабель строго параллельно пути движения.
Распространенная ошибка: не пытайтесь согнуть плоский шинный кабель за пределами номинального радиуса изгиба во время угловой прокладки. Всегда сохраняйте строго линейную структуру макетов, чтобы не повредить внутренние адресные строки.
Бесшовная интеграция требует проверки протоколов связи на раннем этапе проектирования. Новая система позиционирования должна беспрепятственно взаимодействовать с существующими ПЛК и преобразователями частоты. Общие поддерживаемые промышленные стандарты включают Profinet, Profibus, RS485 и SSI. Всегда составляйте карту топологии сети вашего предприятия перед покупкой оборудования.
Эта технология обеспечивает идеальное решение для оси X (мост) и оси Y (тележка). Однако комплексная автоматизированная 3D-система обработки контейнеров требует больше данных. Вам по-прежнему потребуются абсолютные многооборотные энкодеры для оси Z. Ось Z должна точно измерять высоту вертикального подъема и разбрасывателя.
Это электромагнитное решение идеально подходит для тяжелых мостовых кранов с фиксированными рельсами. Он превосходно работает в грязных и агрессивных средах. Однако он не подходит для безрельсовых транспортных средств со свободным перемещением, таких как AGV или автономные вилочные погрузчики. Для свободного перемещения заводских активов лучше полагаться на GPS, LiDAR или передовые системы машинного зрения.
Система позиционирования серой шины эффективно устраняет критический разрыв в промышленности. Это решает проблему механической ненадежности традиционных поворотных энкодеров. Это также позволяет преодолеть уязвимость лазерных датчиков расстояния к окружающей среде. Эта технология предлагает отказоустойчивое решение промышленного уровня для абсолютного определения положения мостового крана.
Для объектов, отдающих приоритет операциям, не требующим технического обслуживания, эта система идеальна. Он обеспечивает наиболее стабильную основу для управления краном с замкнутым контуром в сложных условиях. Устранение механического трения и оптической слепоты гарантирует более высокую отдачу от инвестиций в автоматизацию.
Чтобы двигаться вперед, проведите тщательную оценку объекта сегодня. Точно измерьте общую длину взлетно-посадочной полосы. Документируйте конкретные опасности для окружающей среды, такие как уровень пыли или паров масла в окружающей среде. Наконец, проверьте существующие требования к протоколу ПЛК. Эти данные помогут вам выбрать правильную длину кабеля шины и совместимую конфигурацию антенны.
Ответ: Большинство промышленных систем Grey Bus обеспечивают абсолютную точность позиционирования примерно от 2 до 5 мм, что более чем достаточно для автоматизации тяжелых кранов и предотвращения столкновений.
О: Нет. Поскольку система использует абсолютное кодирование с помощью электромагнитной индукции, система считывает свое точное физическое местоположение в момент восстановления питания.
А: Да. Системы обычно герметичны в соответствии со стандартами IP68, что делает их очень устойчивыми к дождю, снегу, колебаниям температуры и прямому солнечному свету, в отличие от многих оптических датчиков.
Ответ: Системы Grey Bus обладают высокой масштабируемостью и могут быть объединены для покрытия взлетно-посадочных полос большой длины, легко поддерживая рабочие пути длиной от нескольких сотен метров до более километра.
