При производстве коксовых печей с штамповочной загрузкой несколько машин — толкающие, загрузочные и коксовые вагоны — работают на одном и том же участке пути, что требует точного определения местоположения и координации действий между ними. Возьмем типовую конфигурацию из 16 батарей с 288 печами: коксовоз проезжает около 1050 метров, загрузочно-толкательный - около 470 метров, в перечень оборудования входят 8 штамповочных машин, 7 загрузочно-толкательных машин, 3 коксонаправляющих машины и 3 стационарных толкателя. Температура окружающей среды рядом с платформой со стороны толкателя может достигать 200°C, при этом также присутствуют открытое пламя, сильная пыль, агрессивные газы и постоянная вибрация.
В этих экстремальных условиях при проектировании системы необходимо решить три фундаментальные проблемы:
Точность позиционирования. Каждое транспортное средство должно остановиться точно в назначенном месте на путях длиной в сотни метров. Любое отклонение приводит к неудачному толканию или повреждению оборудования. Расширение и сжатие гусеницы из-за нагрева, длительной деформации и механических допусков ухудшают повторяемость. Традиционная индуктивная связь работает на низких частотах (49 кГц/79 кГц) и чувствительна к гармоническим помехам от приводов с регулируемой частотой, что может привести к потере сигнала или повреждению данных.
Надежность связи. Центральному диспетчерскому пункту нужны данные в режиме реального времени от каждого транспортного средства — положение, статус, ток двигателя — и он должен одновременно отправлять производственные графики и команды блокировки на все машины. При одновременной работе нескольких транспортных средств любой сбой связи отключает способность системы блокировки принимать решения.
Безопасность блокировки. Для операции толкания необходимо, чтобы и загрузочно-толкающая тележка, и направляющая кокса были выровнены по одной и той же центральной линии печи, дверцы печи с обеих сторон были сняты, а направляющая коксовая пластина полностью зацепилась, прежде чем толкатель сможет двигаться вперед. Единственная ошибка на любом этапе может привести к падению на землю раскаленного кокса, разрушению оборудования или травмам персонала. Такие процессы, как снятие двери, толкание, зарядка и штамповка, должны соответствовать строгим правилам последовательной и позиционной блокировки.
В системе используется двухканальная архитектура, в которой определение местоположения и передача данных полностью независимы друг от друга.

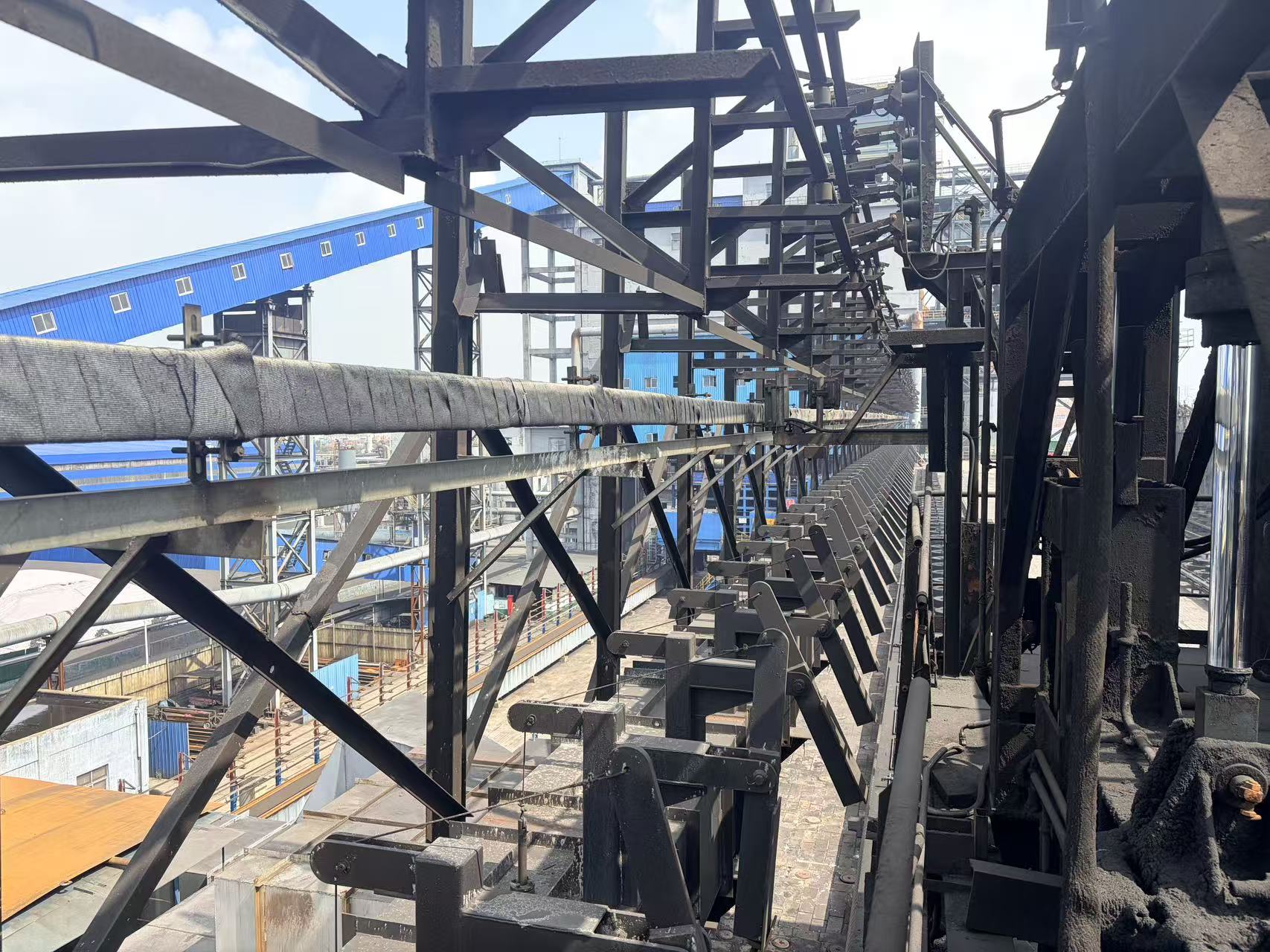

Позиционирование. Вдоль трассы проложен кодирующий кабель, а антенный блок, установленный на автомобиле, считывает абсолютное положение посредством электромагнитной связи. Декодирование выполняется на стороне транспортного средства, поэтому данные о местоположении никогда не передаются на наземную станцию, что позволяет избежать задержек при передаче, которые могут повлиять на управление в реальном времени. Кодирующий кабель имеет неметаллическую герметичную конструкцию, пыле-, водонепроницаемую, коррозионно- и термостойкую, с расчетным сроком службы более 20 лет. Основные характеристики: разрешение 1 мм, точность позиционирования ≤10 мм, вероятность успеха с первой попытки ≥98%.
Коммуникация. Беспроводная связь с расширенным спектром на частоте 2,4 ГГц/5,8 ГГц позволяет избежать гармонических частот, генерируемых преобразователями частоты, а пути определения положения и передачи данных физически разделены. Скорость связи составляет 100 Мбит/с с коэффициентом битовых ошибок ниже 10⁻⁷.
Блокировочное управление. В системе реализованы блокировки для всех рабочих последовательностей — снятия двери, замены двери, толкания, зарядки, штамповки, работы фиксированного толкателя и перемещения. Условия разрешения каждой операции определяются как программируемые логические критерии: срабатывание разрешено только тогда, когда все условия удовлетворены; если какое-либо условие не выполняется, действие остается заблокированным.
Операция | Разрешающие условия | Результат |
|---|---|---|
Снятие двери | Вытяжка дверцы совмещена с запланированной осевой линией духовки; текущее время в пределах разрешенного предварительного окна | Разрешено снятие двери |
Замена двери | Дверной экстрактор совмещен с духовкой, из которой ранее была снята дверца. | Замена двери разрешена. |
Толкать | Загрузочно-толкательная машина и машина для подачи кокса совмещены с запланированной печью; обе дверцы духовки сняты; направляющая пластина для кокса включена и зафиксирована; текущее время в предварительном окне (уровень 1 Push‑Enable); Оператор вагона направляющей для кокса подтверждает (уровень 2 Push-Enable) | Выдвижение толкателя разрешено |
Зарядка | План зарядки создается автоматически после завершения push-уведомлений; загрузочная пластина совмещена с запланированной духовкой; дверца со стороны кокса закрыта | Выдвижение зарядной пластины разрешено |
Штамповка | Зарядно-толкательная машина на штамповочной станции; Разгрузочные ворота угольной башни закрыты; штамповочные молотки на верхнем пределе | Перемещение загрузочной пластины разрешено |
Фиксированный толкатель | Вагон сухого тушения кокса на приемной позиции; вагонетка для кокса в положении перегрузки и направлена вперед (Уровень 1); машинист вагона-коксовода подтверждает (Уровень 2) | Разрешено фиксированное выдвижение толкателя |
Путешествие против столкновений | Расстояние между транспортными средствами ниже порога замедления; расстояние ниже порога остановки | Снижение скорости; аварийная остановка (применяется только к направлению приближения) |
Предотвращение схода с рельсов | Транспортное средство достигает заданного системой предельного положения пути (длина кодирующего кабеля соответствует длине пути) | Снижение скорости и остановка |
Каждая машина оснащена селекторным переключателем блокировки для обслуживания или неисправности системы; все события переопределения автоматически протоколируются. На каждой тележке-направителе кокса установлена фиксирующаяся кнопка «аварийной остановки»: нажатие на нее немедленно прекращает операцию толкания, а нормальная работа может возобновиться только после того, как кнопка будет отпущена и будет выдан новый сигнал разрешения ручного нажатия.
Защита безопасности. Функция предотвращения столкновений автоматически контролирует скорость на основе расстояния между транспортными средствами в реальном времени: звуковое предупреждение, когда расстояние падает ниже порога безопасности, и замедление до полной остановки, когда оно падает ниже критического порога — этот контроль применяется только к направлениям приближения. Вокруг штамповочной станции и закрепленного толкателя определены запретные зоны; при выдвижении соответствующего оборудования на территорию пути въезд транспортных средств в эти зоны автоматически предотвращается. Конечные точки пути имеют пределы схода с рельсов. Система видеообнаружения контролирует рабочую зону перед заряжающим-толкающим автомобилем; при обнаружении персонала толкатель, дверной экстрактор и зарядная пластина блокируются. Если кто-то войдет во время работы любого из этих механизмов, механизм немедленно остановится и сработает звуковая/визуальная сигнализация.
Центральное диспетчерское управление. Центральный диспетчерский пункт обеспечивает: формирование расписания (в ручном или автоматическом порядке) и его распространение на все транспортные средства; полный анимационный дисплей с цветовой маркировкой созревания печи и положением автомобиля в реальном времени; обзор времени коксования; кривые толкающего и зарядного тока в реальном времени; автоматические сменные, ежедневные и ежемесячные отчеты, включая коэффициенты производительности K₁, K₂, K₃; и долгосрочное хранение всех эксплуатационных и технологических данных для обеспечения возможности отслеживания.
Адаптивные и восстановительные функции. Автоматическая регулировка адресов центров печи для компенсации деформации или износа; автоматическое определение резервной машины при замене ею активной единицы; и автоматическая ресинхронизация расписания после устранения неисправности.
Емкость системы. Решение охватывает 16 батарей печей, 288 печей и 21 транспортное средство (включая штамповочные машины и стационарные толкатели) с интерфейсами расширения для дополнительных транспортных средств. Центральная система поддерживает интеграцию с локальными сетями завода и системами управления оптимизацией нагрева коксовой печи через TCP/IP.
Экологическая адаптивность. Кодирующие кабели, антенные коробки, клеммные коробки и распределительные коробки имеют неметаллическую герметичную конструкцию, а внешние блоки оснащены огнестойкой оболочкой, что обеспечивает непрерывную работу при температуре от -40°C до 200°C. Все электрические компоненты произведены промышленными брендами, такими как Schneider, Siemens и Phoenix Contact, со степенью защиты IP67.
Коммуникационная архитектура. Беспроводная связь с расширенным спектром на частотах 2,4 ГГц/5,8 ГГц полностью исключает гармонические помехи ЧРП, обеспечивает скорость передачи данных 100 Мбит/с и коэффициент ошибок по битам ниже 10⁻⁷. Поскольку определение местоположения и передача данных физически разделены, система позиционирования остается полностью функциональной, даже если в канале связи возникают сбои.
Целостность безопасности. Блокировки процессов, защита перемещения, защита зон, обнаружение персонала и аварийная остановка — все они интегрированы в единую согласованную структуру, при этом все события блокировок регистрируются для возможности отслеживания.
Внутренняя самодостаточность. Кабели кодирования, антенные коробки, декодеры, программное обеспечение центрального управления, логика блокировки и системы отчетности — все это разрабатывается и производится компанией Forward Technology. Один поставщик берет на себя всю ответственность за систему, устраняя неоднозначность интерфейса и сложности устранения неполадок, возникающие в результате координации работы нескольких поставщиков.
Компания Forward Technology обладает комплексными возможностями проектирования и производства систем позиционирования и блокировки транспортных средств коксовых печей, охватывающих как основное аппаратное, так и системное программное обеспечение.
Архитектурный дизайн. Двухканальная архитектура, отделяющая определение местоположения от передачи данных, является основой долгосрочной стабильности в условиях высоких электромагнитных помех. Комбинация позиционирования кодирующего кабеля и беспроводной связи с расширенным спектром была проверена на нескольких проектах по производству кокса.
Собственное производство. Кодирующие кабели, антенные коробки, декодеры, программное обеспечение центрального управления, логика блокировки и системы отчетности — все это разрабатывается и производится внутри компании. Один поставщик берет на себя полную ответственность за систему, избегая проблем совместимости интерфейсов и затрат на обслуживание, которые часто возникают при использовании нескольких поставщиков.
Экологическая инженерия. Выбор материалов, процессы уплотнения и защитные конструкции специально оптимизированы для условий коксовой печи — высоких температур, пыли и агрессивных сред — а не являются готовыми промышленными продуктами, адаптированными для данного применения.
Интегрированная система безопасности. Блокировки процессов, защита перемещения, защита зон, обнаружение персонала и аварийная остановка глубоко связаны в единую архитектуру безопасности, а не просто являются набором независимых функций.
Проверенная реализуемость. Решение было применено и проверено на нескольких крупных проектах по производству кокса в Китае. Производительность системы, конфигурация оборудования и логика управления рассчитаны на реальные крупномасштабные скоординированные операции с участием нескольких транспортных средств, демонстрируя полную инженерную осуществимость.
Основная ценность системы управления позиционированием и блокировкой транспортных средств коксовой печи заключается в ее способности надежно выполнять три задачи — определение положения, передачу данных и защитную блокировку — в суровых, непрерывных промышленных условиях с высокой температурой, пылью и сильными помехами. Решение Forward Technology охватывает всю цепочку: от точного позиционирования и надежной связи до комплексной блокировки процессов, защиты персонала и централизованного управления, что делает компанию надежным технологическим партнером для таких проектов.
