Неконтролируемое раскачивание груза является серьезным препятствием при погрузочно-разгрузочных работах над головой. Пресловутый эффект маятника приводит к задержкам цикла, ускорению усталости конструкций и возникновению серьезных инцидентов, связанных с безопасностью. Опытные крановщики часто пытаются вручную смягчить это влияние с помощью осторожных маневров. Полагаться исключительно на человеческие навыки плохо масштабируется в высокопроизводительных или высокоточных промышленных средах. Несогласованная работа неизбежно приводит к узким местам производства и опасным условиям. Предприятиям необходимо надежное решение для обеспечения безопасной и непрерывной работы. Переход на автоматизированную систему предотвращения раскачивания превращает стабильность нагрузки из переменной способности человека в предсказуемую, управляемую системой базовую величину. Вы узнаете, как именно работают эти системы и какие основные преимущества они приносят. Мы также рассмотрим, как оценить подходящую технологию для ваших конкретных операций. Наконец, мы рассмотрим критические реалии реализации, чтобы обеспечить весьма успешное внедрение.

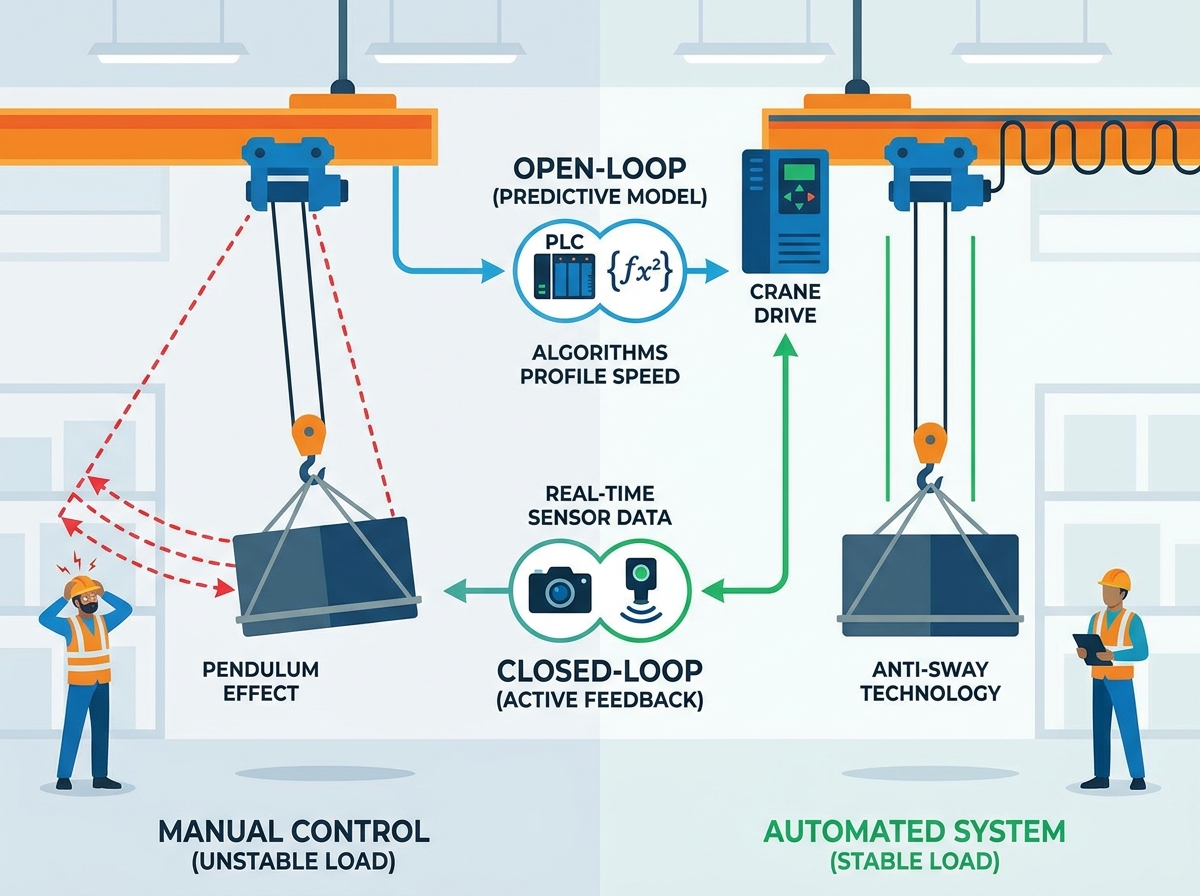

Системы контроля раскачивания полагаются либо на прогнозирующие математические модели (разомкнутый контур), либо на обратную связь от датчиков в реальном времени (замкнутый контур) для противодействия маятниковому движению.
Основные преимущества для бизнеса включают поддающееся количественному измерению сокращение времени цикла, снижение барьера для входа в систему для повышения квалификации операторов и снижение механической нагрузки на компоненты крана.
Оценка системы требует оценки совместимости ЧРП/ПЛК, условий окружающей среды (пыль, видимость) и сложности интеграции.
Успешная реализация требует правильной первоначальной калибровки и управления сменой операторов, а не простого подхода к системе по принципу «подключи и работай».
Неконтролируемое раскачивание серьезно снижает производительность и создает неприемлемые эксплуатационные риски. Мы можем сформулировать эти негативные последствия в четырех различных областях вашей повседневной деятельности.
Риски безопасности и соответствия требованиям: Реальность столкновений грузов ежедневно угрожает персоналу предприятия. Упавшие материалы разрушают ценную продукцию и повреждают окружающее оборудование. Эти предотвратимые инциденты привлекают немедленное внимание регулирующих органов. Стандартные приоритеты безопасности на рабочем месте, включая рекомендации OSHA и ASME, подчеркивают абсолютный контроль нагрузки. Операторы должны всегда полностью контролировать подвешенные грузы. Автоматизированная система предотвращения раскачивания активно помогает объектам соответствовать этим строгим стандартам безопасности.
Узкие места производительности: ожидание остановки раскачивающейся нагрузки снижает эффективность работы. Операторы теряют драгоценные секунды, прежде чем смогут точно расположить материалы. Вы можете легко оценить это операционное сопротивление. Рассчитайте время, потерянное на ручные корректировки во время повторяющихся циклов подъема. Эти крошечные задержки накапливаются в течение типичной производственной смены. Устранение этого времени ожидания напрямую увеличивает общую пропускную способность.
Механический износ: неконтролируемое раскачивание приводит к скрытым затратам из-за сильного механического напряжения. Операторы часто вручную «подключают» органы управления краном, чтобы поймать раскачивающийся груз. Этот агрессивный стопорный маневр приводит в шок всю конструкцию крана. Вы заметите повышенный износ тросов. Приводы и колеса тележки изнашиваются гораздо быстрее, чем ожидалось. Сама основная конструкция моста испытывает постоянную накопительную усталость из-за этих резких остановок.
Переменная труда: Демография рабочей силы в отрасли быстро меняется. Многие операторы-ветераны в производственном секторе выходят на пенсию. Эти опытные эксперты знают, как естественным образом «поймать» раскачивающийся груз. Заменить этот глубоко укоренившийся физический навык оказывается невероятно сложно. Операторам-новичкам сложно быстро освоить этот контроль жидкости. Предприятия сталкиваются с острой необходимостью в технологическом сопровождении операций, чтобы восполнить этот растущий дефицит навыков.
Чтобы понять, как исправить раскачивание нагрузки, необходимо изучить реальную физику. Мы называем это основание кинематической базовой линией. Подвешенный крановый груз действует точно так же, как простой маятник. Фундаментальное правило физики маятника применимо и здесь. Масса вашего груза не определяет частоту качания. Вместо этого общая длина кабеля полностью определяет движение маятника. Силы ускорения и замедления инициируют это нежелательное раскачивание. Контролируя эти динамические силы относительно известной длины кабеля, мы можем полностью нейтрализовать эффект маятника.
Установки с разомкнутым контуром в значительной степени полагаются на прогнозное математическое моделирование для поддержания контроля. Логика управления находится внутри преобразователя частоты (ЧРП) или специального программируемого логического контроллера (ПЛК). Вы просто вводите известную длину кабеля в параметры системы. Затем алгоритм тщательно профилирует рабочую скорость. Он регулирует кривые ускорения и замедления, чтобы активно предотвращать раскачивание еще до его начала.
Многие предприятия предпочитают конфигурации с разомкнутым контуром для стандартных операций внутри помещений. Они очень экономичны при развертывании на нескольких крановых установках. Вам не нужно устанавливать или обслуживать хрупкие внешние датчики. Эта простота делает их невероятно неприхотливыми в обслуживании в долгосрочной перспективе.
Однако системы с разомкнутым контуром действуют вслепую относительно физической среды. Они не могут обнаружить неожиданные внешние переменные во время подъема. Внезапный порыв ветра вызовет неконтролируемое раскачивание. Пикировка со смещением от центра немедленно нарушит математическую модель. Физические препятствия мгновенно аннулируют заранее запрограммированный профиль движения.
В моделях с замкнутым контуром используется активная обратная связь для поддержания абсолютного контроля. Они используют внешнее оборудование для мониторинга фактического положения нагрузки в режиме реального времени. На предприятиях обычно устанавливаются видеокамеры, инерциальные измерительные блоки (IMU) или прецизионные датчики угла. Эти сенсорные устройства постоянно передают данные о местоположении обратно в центральный контроллер.
Эта динамическая петля обратной связи обеспечивает превосходное управление в сложных условиях. Система мгновенно регулирует скорость двигателя, чтобы противодействовать внезапным внешним воздействиям. Он легко справляется с неизвестными переменными, такими как сильный ветер или сложные сценарии подъема со смещением от центра.
Вы должны согласиться на более высокие капитальные затраты на эту расширенную функциональность. Кроме того, внешние датчики остаются уязвимыми к воздействию окружающей среды. Вы должны активно защищать камеры и IMU от сильной пыли, сильной жары и сильных механических вибраций.
В приведенной ниже таблице показаны критические различия между этими двумя основными архитектурами управления.
Системная архитектура | Основной механизм | Основные преимущества | Заметные ограничения |
|---|---|---|---|
Открытый цикл | Математическое моделирование ЧРП/ПЛК | Высокая рентабельность, низкие эксплуатационные расходы | Невосприимчив к внешним переменным, таким как ветер или физические препятствия. |
Замкнутый контур | Обратная связь с активным датчиком в режиме реального времени | Динамическая адаптация к ветру и смещению от центра. | Более высокая первоначальная стоимость, датчики требуют защиты окружающей среды |
Нам необходимо напрямую связать технические характеристики с ощутимыми операционными результатами. Интеграция системы предотвращения раскачивания меняет способ обращения с тяжелыми материалами на вашем предприятии. Вы можете ожидать значительных улучшений в нескольких критических категориях производительности.
Пропускная скорость: система преобразует динамическую регулировку скорости в реальное сокращение времени цикла. Операторы перемещают грузы из точки А в точку Б без остановки. Здесь вы должны установить реалистичные ожидания. Типичные операционные выгоды стабильны и постепенны. Эта технология не является мгновенным волшебством. Однако сокращение десяти секунд каждого цикла подъема дает огромный ежедневный прирост производительности.
Точное позиционирование: автоматические микрорегулировки обеспечивают невероятно безопасное обращение с жесткими допусками. Работа с расплавленным металлом требует абсолютной стабильности, чтобы предотвратить катастрофические разбрызгивания. Вы должны вставлять массивные штампы в тесные станины пресса, не сталкиваясь с оборудованием. Среды с высокой плотностью хранения данных также в значительной степени выигрывают от такого точного позиционного контроля.
Долговечность оборудования. Вы можете обоснованно рассчитывать на снижение механического износа. Автоматизированные кривые замедления значительно снижают износ тормозов с течением времени. Термическое напряжение двигателя снижается, поскольку операторы перестают постоянно «подключать» элементы управления. Эти сокращения напрямую приводят к увеличению интервалов технического обслуживания. Ваши группы технического обслуживания тратят меньше времени на устранение проблем, связанных с усталостью конструкций.
Демократизация операторов. Технологии резко сглаживают кривую оперативного обучения. Система позволяет начинающим операторам мгновенно достичь стабильности нагрузки, сравнимой с 10-летними ветеранами. Они могут быстро перемещать грузы без ущерба для протоколов безопасности. Такая демократизация делает планирование гибким и снижает стресс, связанный с текучестью опытных операторов.
Выбор правильной технологии требует тщательного анализа вашей текущей деятельности. Прежде чем принять окончательное решение, вы должны оценить несколько различных инженерных факторов и факторов окружающей среды.
Во-первых, вы должны оценить строгую совместимость инфраструктуры. Проверьте, интегрируется ли предлагаемая система с существующими ЧРП подъемника и тележки. Некоторые современные приводы оснащены встроенными макросами контроля раскачивания. Старым системам часто требуются собственные наложения ПЛК сторонних производителей. Добавление внешних ПЛК увеличивает как сложность интеграции, так и первоначальные затраты на оборудование. Эту проверку совместимости должна возглавить ваша внутренняя группа электротехников.
Затем поймите разницу между жизнеспособностью нового объекта и жизнеспособностью модернизации. Установить функции предотвращения раскачивания на новой конструкции крана несложно. Производитель проектирует приводы и датчики для совместной работы. Модернизация устаревшего оборудования представляет собой совершенно другую задачу. Если ваш старый кран использует базовую релейную логику вместо современных приводов с регулируемой частотой, вам предстоит трудный путь. Обычно перед внедрением контроля раскачивания необходимо обновить всю систему привода.
Устойчивость к окружающей среде во многом определяет выбор оборудования. Вы должны тщательно оценить долговечность датчика для вариантов с замкнутым контуром. Оптические системы с замкнутым контуром часто выходят из строя в условиях сильной запыленности, например, на сталелитейных или литейных заводах. Объективы камеры быстро загораются частицами, находящимися в воздухе. И наоборот, те же самые оптические датчики отлично подходят для чистых производственных помещений или сборочных цехов аэрокосмической отрасли. Выбирайте оборудование в зависимости от фактического качества окружающего воздуха.
Наконец, дифференцируйте требования в зависимости от тоннажа и специфики применения. Стандартный 10-тонный мостовой кран, перемещающий стальные рулоны, требует базового управления с разомкнутым контуром. Физика предсказуема, а окружающая среда контролируется. Специализированный технологический кран грузоподъемностью 30 тонн, работающий с опасными материалами, требует более строгого контроля за замкнутым контуром. Наружные морские козловые краны сталкиваются с постоянными и непредсказуемыми ветровыми нагрузками. Для такого применения вне помещений абсолютно необходима активная обратная связь от датчиков для обеспечения безопасного оперативного управления.
Покупка оборудования представляет собой лишь первый шаг. Вы должны активно управлять этапами установки и развертывания, чтобы обеспечить долгосрочный успех. Многие учреждения терпят неудачу из-за неправильного понимания процесса внедрения.
Вы должны немедленно развеять миф о «подключи и работай». Ввод в эксплуатацию всегда требует тщательной настройки с учетом особенностей объекта. Калибровка длины кабеля лежит в основе математической модели. Необходимо точно измерить параметры подъемника. Регулировка параметров привода определяет плавность ускорения крана. Пропуск этой базовой настройки гарантирует низкую производительность системы. Вы должны выделить инженерам достаточно времени для точной настройки этих конкретных рабочих параметров.
Управление сменой операторов представляет собой самое большое скрытое препятствие. Вы должны активно устранять риск «переопределения оператором». Операторы, привыкшие к ручному подключению, часто изначально борются с системой. Они инстинктивно хотят взять на себя управление, когда нагрузка приближается к целевой зоне. Они попытаются вручную активировать элементы управления. Это действие активно отменяет рассчитанную кривую замедления. Вы должны обязать проводить структурированные учебные занятия. Операторам нужно время, чтобы по-настоящему поверить в автоматический профиль замедления.
Постоянная калибровка и техническое обслуживание предотвращают деградацию системы с течением времени. Вы должны определить строгий график технического обслуживания для всех используемых физических датчиков. Системы технического зрения требуют регулярных процедур очистки линз. Вам следует проводить периодические проверки центровки IMU и датчиков угла. Программное обеспечение требует периодических обновлений для совершенствования алгоритмов. Если вы проигнорируете эти задачи по техническому обслуживанию, система постепенно потеряет точность и будет раздражать ваших операторов.
Автоматизированная система предотвращения раскачивания представляет собой стратегическую инвестицию в предсказуемость работы. Он успешно снимает с оператора тяжелое бремя безопасности и скорости. Это бремя возлагается исключительно на инженерные средства управления и надежную физику. На предприятиях достигается сокращение времени цикла, более безопасные условия труда и снижение механического износа. Зависимость от переменных человеческих навыков значительно снижается.
Ваш следующий шаг — начать комплексный аудит объекта. Начните с точного документирования текущего времени цикла подъема. Определите точные архитектуры ЧРП, которые в настоящее время используются на ваших кранах. Четко определите любые конкретные экологические ограничения, такие как пыль или сильная жара. Сбор этих критически важных данных подготовит вас к продуктивному обсуждению перед взаимодействием с поставщиками систем.
О: Да, модернизация вполне возможна, но это зависит от существующей электрической инфраструктуры. Современные преобразователи частоты (ЧРП) служат обязательным условием для точного регулирования скорости. Если ваш старый кран работает на традиционной контакторной или релейной логике, вам необходимо сначала обновить системы привода.
Ответ: Комплексные системы активно контролируют оси X (мост) и Y (тележка), чтобы исключить любое направленное раскачивание. Однако существуют одноосные варианты для специализированных приложений, где движение нагрузки происходит только в одном основном направлении. Двухосное управление остается отраслевым стандартом.
О: Физика маятника почти полностью определяется длиной троса, а не подвешенной массой. Следовательно, вес груза принципиально не меняет частоту качания. Однако более тяжелые нагрузки требуют, чтобы ЧРП регулировал параметры крутящего момента для поддержания плавных кривых ускорения и замедления.
