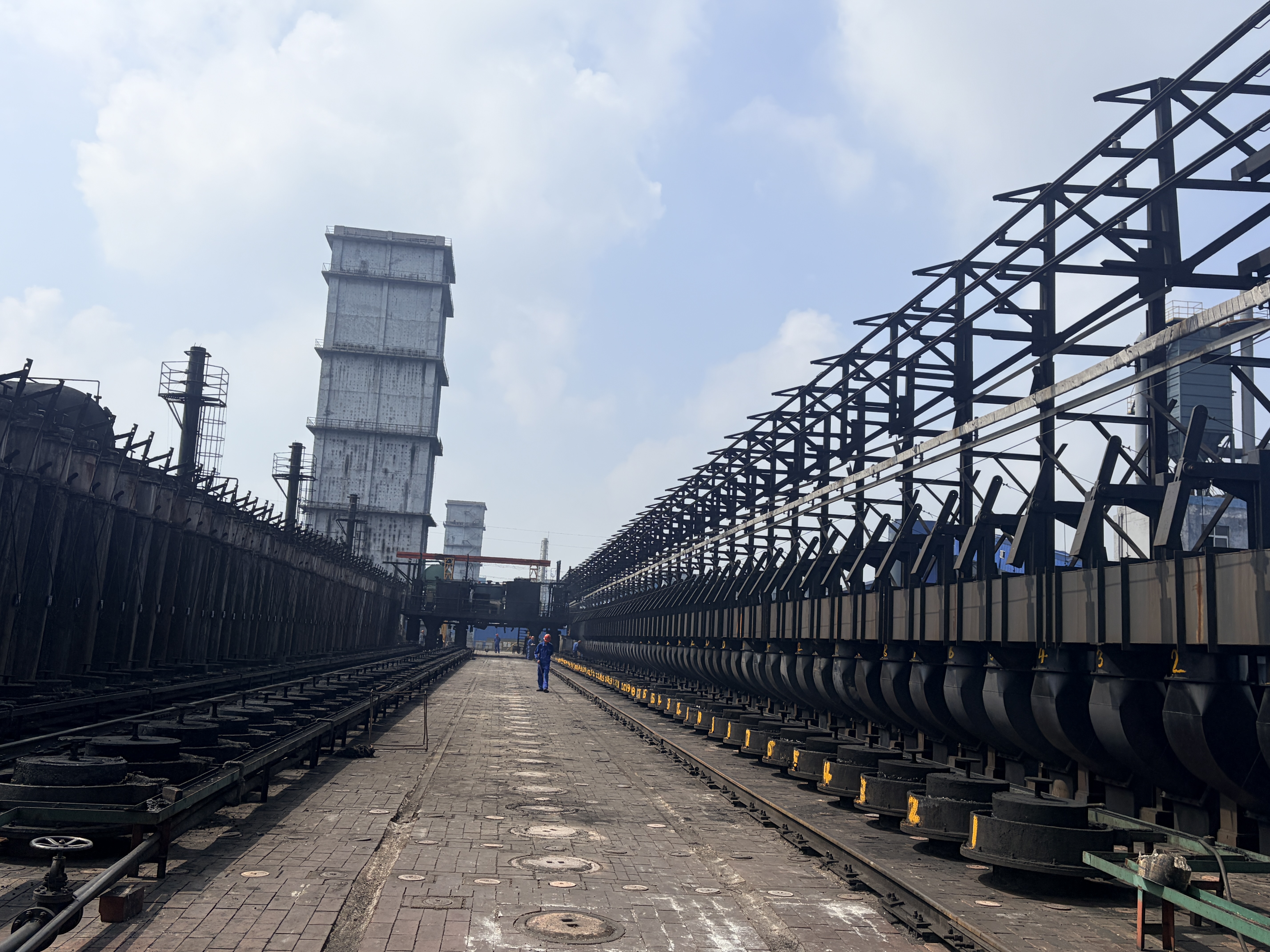

Компания Xuzhou Tian"an Chemical расположена в промышленном парке Лунгу, уезд Пей, Сюйчжоу, провинция Цзянсу. Предприятие эксплуатирует две 65-камерные коксовые печи штамповочного типа (модели JNDK55-07 и CS55F-12) совокупной годовой производительностью 1,8 млн тонн кокса. Производство зависит от тесного взаимодействия пяти типов мобильных машин: машины-толкателя, машины для подачи кокса, машины для тушения (моторизированной коксовой машины), загрузочной машины и машины для дымоудаления.
Основные проблемы перед обновлением:
Испытание | Влияние |
|---|---|
Выравнивание номеров печей осуществлялось вручную, что приводило к недостаточной точности. | Частые ошибки позиционирования |
Нет сигналов блокировки между машинами | Высокий риск неправильной эксплуатации |
Отсутствие систематического планирования и координации в реальном времени. | Ограниченная эффективность производства |
Нет защиты от сближения машин, находящихся на одном пути. | Потенциальная опасность столкновения |
Компания Forward Technology была задействована для развертывания полной системы блокировки для 5 машин в одной 65-камерной печи, а также для восстановления систем блокировки еще для 10 машин в двух дополнительных 65-камерных печах.
Слой | Компоненты | Функции |
|---|---|---|
Центральная диспетчерская | Промышленный ПК + 27-дюймовый дисплей + программное обеспечение для управления | Планирование расписания, анимированный мониторинг, формирование отчетов |
Обнаружение положения | Шина кода Грея (409,8 м) + декодеры | Точность позиционирования 2 мм, автоматическое определение номера печи. |
Бортовое управление | ПЛК + сенсорный экран + голосовой модуль + беспроводной мост | Дисплей, управление и голосовые подсказки |
Беспроводная связь | Многодиапазонные беспроводные мосты | Обмен данными в реальном времени между машинами и наземной станцией |
1. Автоматическое определение и позиционирование номера печи.

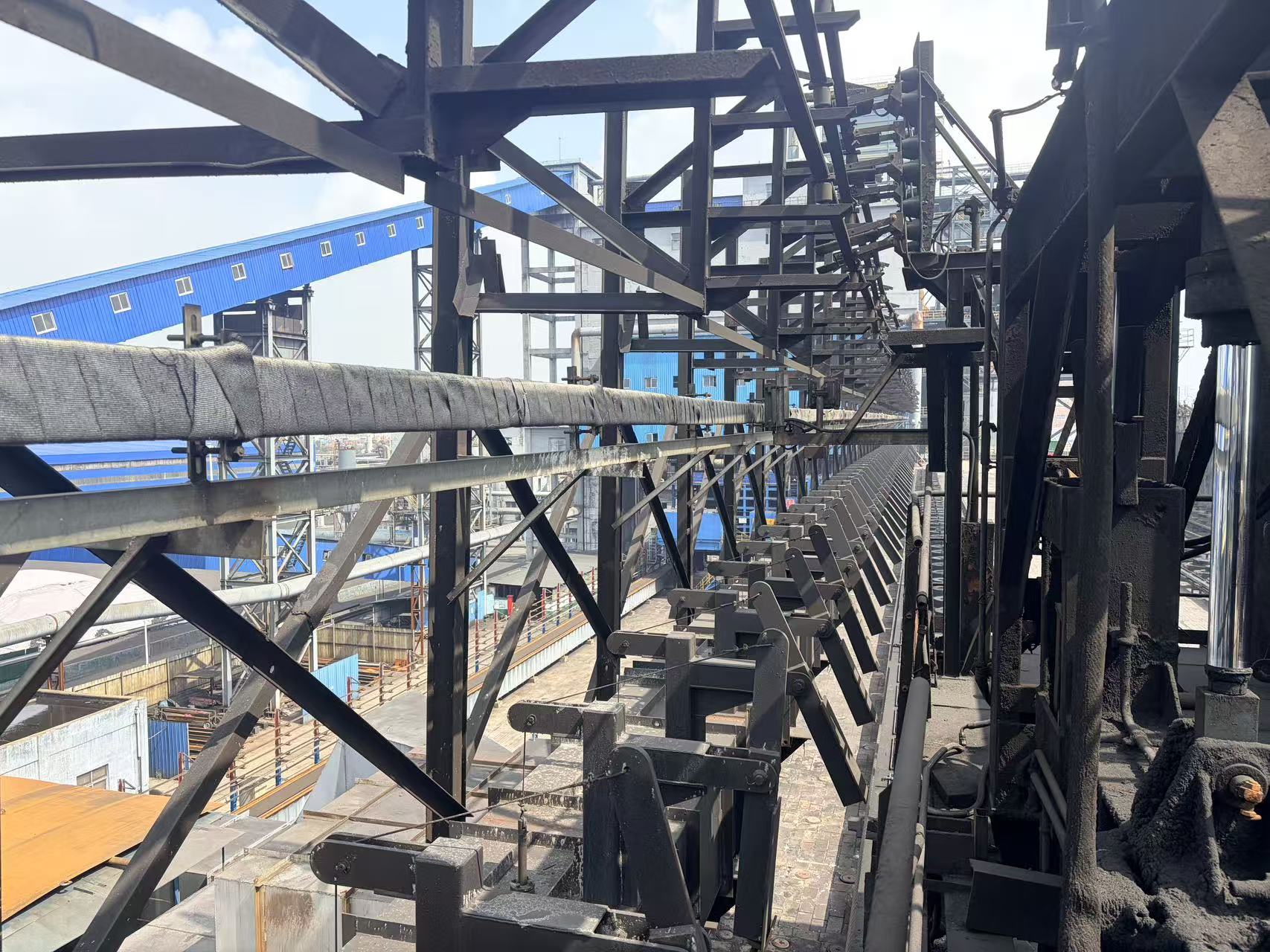

Автобус с кодом Грея проложен по рельсам. Бортовые декодеры постоянно считывают данные о местоположении, которые система преобразует в соответствующие номера духовок и отображает как на экранах кабины, так и на центральном мониторе. Система динамически показывает текущий номер печи независимо от того, движется машина или стоит, и автоматически указывает правильное направление и скорость движения в зависимости от запланированной печи.
2. Логика управления блокировкой
Тип блокировки | Условия активации |
|---|---|
Блокировка снятия двери | Устройство извлечения двери выравнивается с центром целевой камеры (в пределах допуска), и текущее время попадает в допустимое окно времени нажатия. |
Разрешение push-уровня 1 | Толкатель, направляющая кокса, тушильная и дымовая машины расположены в одной камере + направляющий желоб в нужном положении + дверца тушильной машины закрыта или коксовый котел на месте. |
Разрешение push-уровня 2 | Условия уровня 1 соблюдены + ручные сигналы разрешения от трех вагонов + соответствие времени графику + вентилятор пылеудаления на высокой скорости + вращение коксового котла. |
Блокировка зарядки | Зарядная машина выравнивается с уже выдвинутой пустой камерой. |
Блокировка перемещения | Зарядная машина может двигаться только после завершения штамповки; тушильная машина может двигаться только после окончания толкания и прекращения вращения коксового тигля; дымоход может двигаться только после завершения загрузки и закрытия дверцы духовки. |
3. Многоуровневая защита безопасности
Предотвращение столкновений : когда две машины на одной дорожке приближаются друг к другу, система автоматически снижает скорость до самой низкой передачи и останавливается на заданном безопасном расстоянии. Оповещения подаются одновременно через сенсорный экран (визуальный), голосовой сигнал (звуковой) и зуммер панели управления.
Аварийная остановка : Как машина подачи кокса, так и машина тушения оборудованы красной кнопкой «Нажать запрещено». В экстренной ситуации водитель может отключить питание толкателя (в режиме без блокировки питание отключается на 20 секунд, регулируется).
Режимы обхода/обхода : во время сбоев системы или технического обслуживания операторы могут переключиться в режим «разблокировано» или «нерегулярно» для продолжения производства.
4. Встроенный дисплей и голосовые подсказки
Тип машины | Отображать контент |
|---|---|
Толкатель / Коксовая направляющая / Закалочные машины | Процесс толкания, кривая тока, состояние двери, номер камеры, запланированное время, сигналы разрешения толкания, ход плунжера |
Зарядка/Дымление автомобилей | Текущее положение, запланированный номер духовки, состояние направляющей втулки/открывания крышки, сигналы открытия/закрытия дверцы |
Голосовая система (до 15 сообщений) | Предупреждения о готовности, запуск/завершение при нажатии, предупреждение о разблокированном режиме, предупреждение о столкновении, завершение зарядки и т. д. |
5. Центральный контроль управления производством
Планирование расписания : ручное или автоматическое планирование на основе последовательности. Расписания отправляются на все машины автоматически; модификации можно производить либо из центральной комнаты, либо из вагона-толкача в случае непредвиденных задержек.
Регистрация данных : автоматическое создание отчетов о сменах (включая индексы K1/K2/K3), ежемесячных сводок и текущих записей – все с возможностью печати.

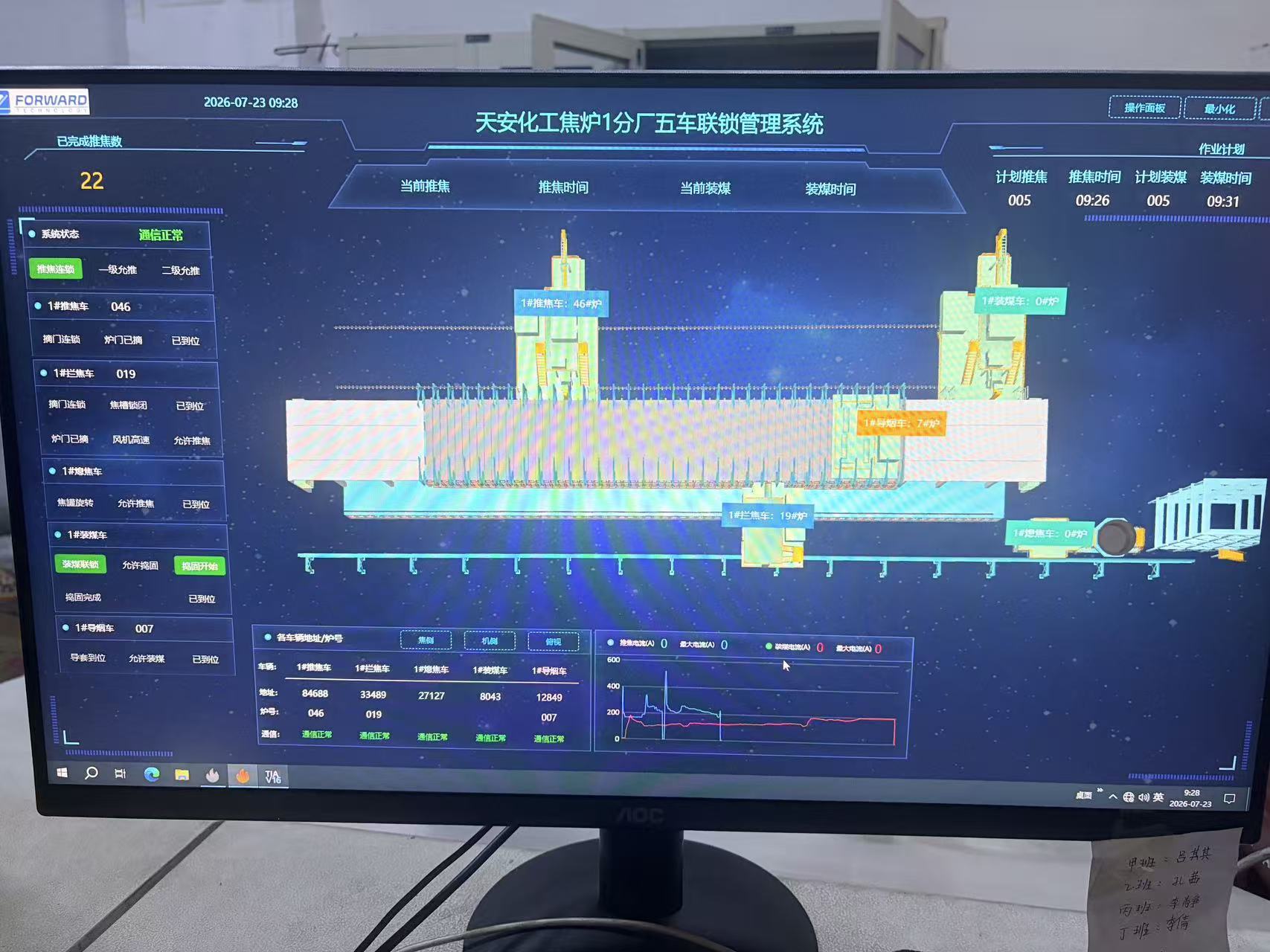

Анимированный мониторинг : визуализация в режиме реального времени состояния камеры, движений машины, процессов подачи/загрузки/закалки на одном экране.
Сетевое подключение : порт Ethernet зарезервирован для подключения к локальной сети предприятия, что позволяет осуществлять удаленный контроль и диспетчеризацию.
Параметр | Ценить |
|---|---|
Точность позиционирования | 2 мм |
Скорость связи | 56 Мбит/с |
Частота битовых ошибок | <10⁻⁷ |
Рабочая температура (электроника) | от -20°С до +60°С |
Рабочая температура (шина кода Грея) | от -60°С до +100°С |
Среднее время между отказами | >10 000 часов |
Измерение | Результаты |
|---|---|
Безопасность | Блокировка, аварийная остановка и предотвращение столкновений эффективно устраняют риски неправильной эксплуатации и столкновения. |
Эффективность | Автоматическое выравнивание и работа по расписанию сокращают вспомогательное время на толкание и зарядку. |
Управление | Производственные данные автоматически записываются и анализируются, обеспечивая надежные данные KPI для оценки K1/K2/K3. |
Операция | Визуальные интерфейсы и голосовые подсказки снижают уровень навыков и снижают нагрузку на операторов. |
