Вдоль трассы проложен индуктивно-кодированный кабель. Установленная на автомобиле антенна считывает абсолютное положение посредством электромагнитной связи. Никакого контакта, никаких движущихся частей, никаких накопленных ошибок. Абсолютное положение доступно сразу при включении питания – без возврата в исходное положение.
Кодер | Лазер | ВПЕРЕД Автобус с кодом Грея | |
|---|---|---|---|
Принцип | Считает обороты колес | Лазерный дальномер | Электромагнитная индукция на кодированном кабеле |
Преимущества | Низкая стоимость, быстрая установка | Высокая статическая точность | Не изнашивается, не требует технического обслуживания, невосприимчив к пыли/теплу/вибрации, ±1 мм, используется несколькими кранами |
Недостатки | Проскальзывание/дрейф, необходима калибровка, не для больших диапазонов/высокой точности. | Оптика пачкается, требует особого ухода, плохо переносит тепло/вибрацию. | Требует профессиональной первоначальной укладки (затем не требует обслуживания) |
Вывод: FORWARD обеспечивает наилучшую общую производительность и минимальную стоимость жизненного цикла, особенно для беспилотных кранов, работающих в суровых промышленных условиях.
Данные о стабильном положении напрямую поддерживают алгоритмы предотвращения раскачивания. На заводе по производству горячекатаного рулона в Шаганге модернизированные краны обеспечили размещение рулонов ±25 мм, уменьшение раскачивания более чем на 95% и время цикла менее 4 минут на рулон.
Для координации работы нескольких кранов все краны используют одну и ту же шину кода Грея и получают данные о местоположении каждого другого крана в режиме реального времени. Когда расстояние падает ниже порога безопасности, система автоматически замедляется и останавливается. На всех развернутых площадках зарегистрировано нулевое количество столкновений.
Элемент | Кодер | Лазер | ВПЕРЕД |
|---|---|---|---|
Калибровка/Очистка | Ежемесячно | За смену | Никто |
Срок службы | 3–5 лет | 5–8 лет | 10+ лет |
Экологическая толерантность | Средний | Бедный | Отличный |
Отсутствие технического обслуживания и более длительный срок службы приводят к самым низким годовым затратам в течение жизненного цикла установки.
JISCO (линия горячей прокатки оцинкованной стали): непрерывная полностью автоматическая работа в условиях сильной жары и пыли – никаких перерывов в работе, связанных с положением.
WISCO (удаление пыли с пруткового завода): Коррозионный газ и твердые частицы – герметичная шина кода Грея блокирует загрязнения, оборудование не требует технического обслуживания.
Завод в Шунде : несколько кранов модернизированы для беспилотной работы – автоматическое въезд, выезд и планирование, с ошибками позиционирования в пределах допуска.
Завод Шаганг 2 : точность обработки рулонов 99,99%, время цикла стабильно менее 4 минут.
Система FORWARD включает в себя кабель шины кода Грея, антенный блок, декодер, монтажное оборудование и услуги по вводу в эксплуатацию.

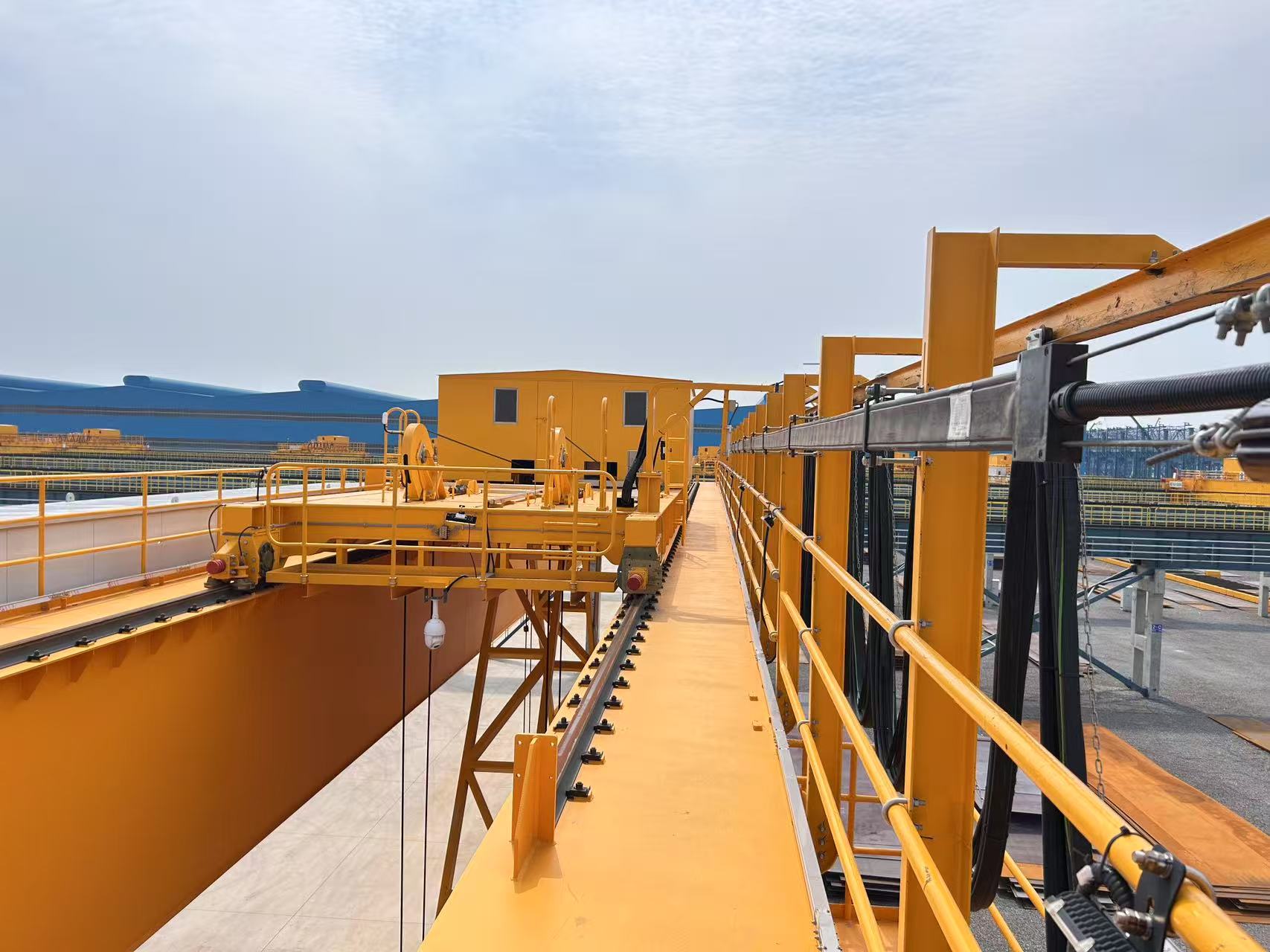

Позиционирование моста (ось X) : Установленный на автомобиле декодер подключается напрямую к встроенному ПЛК через ProfiNET — преобразователь протоколов не требуется.
Позиционирование тележки (ось Y) : наземный декодер в сочетании с энкодером оси Z подъемника образует полную трехмерную систему координат.
Поставка «под ключ» : Полное оборудование и ввод в эксплуатацию обеспечивают совместимость системы и немедленную работу.
Система имеет открытую архитектуру, совместимую с ПЛК Siemens, Rockwell и другими крупными брендами — отсутствие каких-либо запатентованных привязок, простая интеграция с существующей инфраструктурой и возможность будущих обновлений.
Идеально подходит для мостовых кранов, работающих в пыльных, жарких, влажных средах или средах с высокой вибрацией, особенно для модернизации системы автоматизации или новых беспилотных систем. Реконструкция предполагает прокладку кабеля по существующей трассе и подключение декодера к существующему пульту управления. Ввод в эксплуатацию занимает 1–2 дня на один кран. Не самый дешевый вариант, но он работает в долгосрочной перспективе, обеспечивая максимальную общую ценность.
