Обычные склады рулонной стали в значительной степени полагаются на мостовые краны с ручным управлением. Производительность варьируется от оператора к оператору, что приводит к нестабильной эффективности и безопасности. Позиции складов часто определяются на месте без стандартизированных правил, что снижает эффективную складскую вместимость. Отслеживание запасов требует периодических физических подсчетов, что приводит к частым несоответствиям между системными записями и фактическими запасами. Несколько ролей — крановщики, координаторы этажей и складские служащие — должны координироваться вручную, что создает трудоемкий рабочий процесс с ограниченной пропускной способностью.

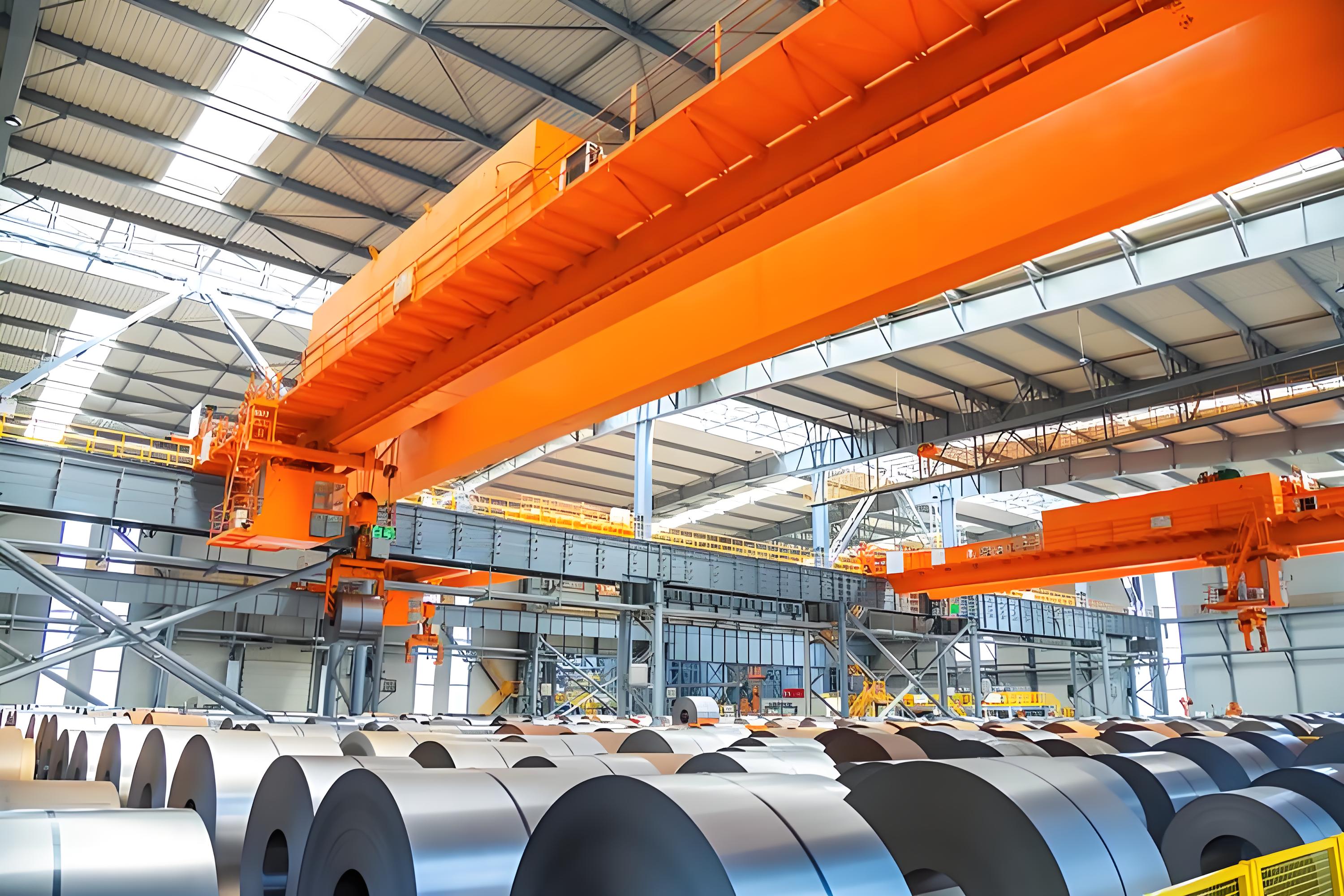

Крупный производитель стали решил решить эти проблемы, развернув на своем складе готовой рулонной продукции беспилотную систему. Объект состоит из двух пролетов, каждый из которых оснащен интеллектуальным мостовым краном и станциями погрузки/разгрузки транспортных средств.
Проект предоставляет комплексное решение по автоматизации, охватывающее управление складом, интеллектуальное планирование и автоматизированную обработку материалов. Основные технологии включают высокоточное 3D-позиционирование, контроль раскачивания, сканирование LiDAR, онлайн-мониторинг состояния и интеллектуальную диспетчеризацию. Централизованная система управления складом координирует все операции крана, обеспечивая полностью автоматизированные рабочие процессы приема, штабелирования, перештабелирования и отгрузки. В конструкции системы приоритет отдается надежности, передовым технологиям, эксплуатационной практичности и масштабируемости с открытой архитектурой, а также соответствует всем применимым национальным и отраслевым стандартам.
Нажмите, чтобы посмотреть : живые кадры работы беспилотной системы мостового крана — полностью автоматизированной от подъема до размещения.
Беспилотная крановая система состоит из шести основных подсистем: программного обеспечения для автоматического управления, электрического управления на базе ПЛК, управления складом, идентификации транспортных средств, интеллектуального подъемного оборудования и видеонаблюдения.
Ключевые параметры производительности: точность позиционирования крана ±1 мм как по ходовой, так и по поперечной осям, точность позиционирования подъемника ≤±20 мм, средний цикл перемещения рулонов <4 минут, рабочая точность ≥99,99%, время сканирования для распознавания транспортных средств <20 секунд.
（1）Система 3D-позиционирования (запатентованная технология Wuhan Forward Technology)
Комбинированное решение с использованием шины кода Грея, лазерных дальномеров и энкодеров:
Ход моста (ось X): шина с кодом Грея, бесконтактное распознавание, повторяемая точность позиционирования ±1 мм, класс защиты IP54, срок службы более 10 лет.
Ход тележки (ось Y): два лазерных дальномера, перекрестно проверяющие друг друга, точность ≤±15 мм, вывод PROFINET на ПЛК.
Высота подъема (ось Z): абсолютный энкодер плюс инкрементальный энкодер для резервирования, положение сохраняется после отключения питания, точность ≤±20 мм.
（2）Система контроля раскачивания (запатентованная технология Wuhan Forward Technology)
Активно подавляет раскачивание груза за счет динамической регулировки профилей ускорения/замедления моста и тележки. Точность угла поворота <±0,5°, что исключает более 95% маятниковых движений и обеспечивает отклонение позиционирования <±25 мм, что значительно сокращает время цикла и продлевает срок службы механического механизма.
（3）Динамическое предотвращение столкновений и проверка инвентаризации в реальном времени (запатентованная технология Wuhan Forward Technology)
Перед каждым подъемом система сканирует целевое положение седла и взаимодействует с ПЛК крана, чтобы предотвратить установку катушек на занятые позиции или попытки подъема из пустых мест. После размещения система автоматически обновляет координаты катушки (точность ±30–50 мм) и выполняет инвентарное сравнение в режиме реального времени, немедленно отмечая любые несоответствия, исключая рутинные физические подсчеты.
(4) Конструкция крана и электрическое управление
Кран имеет двухбалочную конструкцию коробчатого сечения со смещенными рельсами. В системе управления используется ПЛК Siemens S7-1500 с не менее чем 10% запасных точек ввода-вывода и как минимум одним запасным аналоговым каналом. Все три оси движения используют частотно-регулируемые приводы переменного тока с связью PROFINET с ПЛК. В кабине оператора имеется выделенная консоль управления с локальным управлением в качестве режима наивысшего приоритета, игнорирующего все дистанционные команды. 10-дюймовый сенсорный экран обеспечивает мониторинг состояния в режиме реального времени.
(5) Беспроводная связь
Промышленные беспроводные базовые станции 5,8 ГГц в корпусе со степенью защиты IP67 и рабочим диапазоном от -40 до 75°C. Резервированная ячеистая сетевая архитектура обеспечивает потерю пакетов <1% и бесперебойную работу даже при сбоях в одном канале.
(6) Интеллектуальный зажим катушки
Зажим оснащен собственным ПЛК и поддерживает беспроводную связь с главным контроллером. Комплексные возможности измерения включают в себя: обнаружение нагрузки, проверку центрирования катушки (пара вертикальных лазерных датчиков), контроль усилия зажима (регулируемый диапазон 1–20 мм), определение предела открытия/закрытия, измерение расстояния открытия с помощью абсолютного энкодера, обнаружение нижнего положения, предотвращение пустого подъема, измерение угла наклона и определение угла поворота.
（7）Защита безопасности
В системе предотвращения столкновений моста используется трехуровневое резервирование: программный предел (позиционирование по коду Грея в реальном времени), зона лазерного замедления и механический предел хода. Двусторонняя светодиодная информационная панель отображает рабочее состояние крана для наземного персонала.
（1）Система идентификации наземного транспорта
3D-сканер LiDAR, установленный над местом парковки, собирает данные облака точек, из которых алгоритмы извлекают точные трехмерные координаты катушек и седел (центральное положение по осям моста/тележки, высоту и угол наклона). Данные передаются на WMS и клиентские дисплеи через TCP/IP. Сканирующий блок поворотно-наклонного механизма использует серводвигатель, гармонический привод и замкнутый контур управления с абсолютным энкодером с угловым разрешением <0,0007°. Защитный пылезащитный кожух сводит к минимуму загрязнение объектива и снижает частоту чистки на высоте.
（2）Управление наземной безопасностью
Рабочая зона огорожена барьерами безопасности с отдельными точками входа для персонала и транспортных средств. Светофоры определяют доступ транспортных средств. Звуковая/визуальная сигнализация активируется там, где пути крана пересекают пешеходные дорожки. Ворота безопасности блокируются с помощью ПЛК крана для предотвращения несанкционированного проникновения.
（3）Система диспетчеризации транспортных средств
Включает в себя киоски самообслуживания, светодиодные табло и портативные терминалы. Водители следуют инструкциям светодиодов и добираются до обозначенных мест для парковки, проверяют в киоске свое рабочее задание, а верхний LiDAR автоматически инициирует сканирование. Портативные терминалы позволяют сотрудникам склада выполнять входные проверки, проверку запасов и операции по карантину материалов.
（4）Напольные седла и перила
По всему складу установлены фиксированные опоры и защитные ограждения, обеспечивающие последовательное и упорядоченное размещение рулонов с известными координатами.
Система программного обеспечения беспилотного управления (собственное программное обеспечение Wuhan Forward Technology)
Развернутая на серверах в центральной диспетчерской, система включает в себя следующие функциональные модули:
Модуль | Описание функции |
|---|---|
Управление 3D-складами | Визуализация в реальном времени статических элементов (колонн, барьеров, рельсов) и динамических объектов (кранов, катушек, транспортных средств) |
Операционная панель | Результаты распознавания транспортных средств, сведения о рулонах, список заказов на работу, ежедневная статистика (объемы входящих/исходящих грузов, текущий запас, доступные позиции), координаты крана в реальном времени и кривые скорости. |
Диагностика неисправностей | Отображение неисправностей в реальном времени с отслеживанием исторических узлов для анализа первопричин. |
Планирование задач | Стратегии оптимизации всего склада или буферной зоны; создание команд перемещения по щелчку мыши на 3D-модели с автоматической идентификацией входящих/исходящих операций/перестановки штабелей |
Отчетность по данным | Исторические данные об операциях можно экспортировать по дням, месяцам, кварталам или годам. |
Системное администрирование | Управление доступом на основе ролей (диспетчер или наблюдатель), настраиваемые правила хранения для каждого седла. |
Управление интерфейсом | Двусторонний интерфейс с MES для планирования и обратной связи по производительности (замкнутый контур); интерфейс с передаточными тележками для защитной блокировки (опция); считывает данные LiDAR для автоматического создания исходящих заказов |
Мобильный блок управления (собственный продукт Wuhan Forward Technology)
Корпус из алюминиевого сплава с возможностью подключения «один ко многим», не требующий установки выреза, подключается к сети через стандартную промышленную шину, что позволяет удаленно вручную управлять несколькими кранами из центра управления.
Система видеонаблюдения
Камеры высокого разрешения установлены по всему складу и на каждом кране в критических точках (крюк, барабан и подмостовая зона). Видеопотоки с разрешением 720p или выше передаются в диспетчерскую для хранения и отображения в реальном времени, обеспечивая полное визуальное покрытие без слепых зон.
Беспилотная крановая система, описанная в этом тематическом исследовании, была успешно развернута на нескольких промышленных объектах. Репрезентативные проекты включают в себя:
Wuhan Steel Group Logistics Co., Ltd. – Модернизация системы автоматического управления краном склада № 21.
Foshan Media Material Supply Co., Ltd. – Завод в Шунде: проект модернизации 25-тонного беспилотного мостового крана (4 единицы).
Jiangyin GangFa International Logistics Co., Ltd. – Склад А: Контракт на оборудование беспилотной крановой системы.
Gansu Jiu Steel Group Hongxing Iron and Steel Co., Ltd. – Проект интеллектуальной трансформации: Крановая беспилотная система.
После развертывания проект принес измеримые улучшения:
Эксплуатационная эффективность: средний цикл обработки рулонов постоянно составляет менее 4 минут, что соответствует производственным задачам. Распознавание транспортных средств выполняется менее чем за 20 секунд, а благодаря управлению очередями среднее время обработки транспортных средств значительно сокращается. Краны работают круглосуточно и без выходных с минимальными простоями, обеспечивая более высокую загрузку оборудования и сбалансированную рабочую нагрузку между пролетами.
Точность и безопасность: Операционная точность достигла 99,99%, что исключает изменчивость, связанную с ручным управлением. Многоуровневое предотвращение столкновений и инвентаризация в режиме реального времени привели к нулевому происшествию с момента ввода в эксплуатацию. Физические барьеры, системы оповещения и ворота с блокировкой обеспечивают полную изоляцию персонала, а видеонаблюдение обеспечивает время реагирования второго уровня с полным охватом.
Сокращение затрат. Рабочая сила сократилась более чем на 60 %, что привело к значительной ежегодной экономии рабочей силы. Автоматизированная проверка запасов сокращает затраты на сверку более чем на 90%. Автоматизация отчетов повысила эффективность управления на 60%. Стандартизированные рабочие профили снизили механический износ, а прогнозируемые оповещения о неисправностях снизили затраты на техническое обслуживание примерно на 30%.
Цифровая трансформация: управление складом теперь осуществляется с помощью прозрачной платформы 3D-визуализации. Глубокая интеграция с MES/ERP создает замкнутый поток информации от планирования до исполнения. Исторические данные полностью сохраняются и доступны для запроса, что обеспечивает непрерывную оптимизацию и принятие решений на основе данных. Архитектура системы рассчитана на будущее расширение.
Этот проект демонстрирует, как интегрированный подход, сочетающий высокоточное позиционирование, активный контроль раскачивания, определение LiDAR, интеллектуальные подъемные приспособления, многоуровневые системы безопасности и планирование цифровых двойников, может превратить трудоемкий склад рулонной стали в полностью автоматизированную, интеллектуальную операцию. Решение является универсальным и воспроизводимым, подходит как для новых объектов, так и для проектов модернизации, и представляет собой проверенный образец автоматизации логистики в сталелитейной промышленности.
